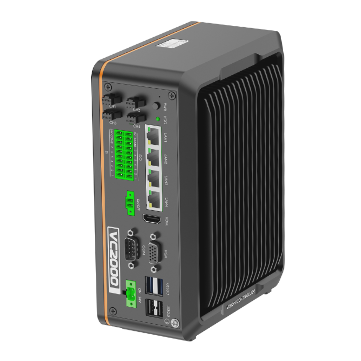

MV-VC2100

Without PoE · 128 GB SSD + 1 TB HDD

MV-VC2140-128G40-1T

Vision Box

Een inspectiesysteem met meerdere camera’s heeft voldoende netwerkaansluitingen, een passende voedingsopzet en opslag voor bedrijfsgegevens nodig. De MV-VC2100-familie combineert vier GigE-aansluitingen met selecteerbare PoE-ondersteuning en een 128 GB SSD of een 128 GB SSD met 1 TB HDD. De voeding van aangesloten apparaten, software, logging en bewaartermijn bepalen welke configuratie past.

Beschikbare configuraties

MV-VC2140-128G40-NN — Without PoE · 128 GB SSD
MV-VC2140-128G40-1T — Without PoE · 128 GB SSD + 1 TB HDD
MV-VC2143-128G40-NN — With PoE · 128 GB SSD
MV-VC2143-128G40-1T — With PoE · 128 GB SSD + 1 TB HDD

Aantal

Select variant

PoE-ondersteuning

Opslag

SKU: MV-VC2140-128G40-1T

Prijs op aanvraag

Stem camera-aansluitingen, voeding en gegevensopslag op elkaar af

Een visioncontroller moet elke aangesloten camera beschikbaar houden terwijl de inspectiesoftware de vereiste productiegegevens vastlegt. PoE-ondersteuning verandert de voedingsopzet en de belasting van de controller. De opslagcapaciteit beïnvloedt logging, beeldbewaring en onderhoud wanneer het systeem de beschikbare ruimte nadert.

Selectievraag

Kies voeding en opslag onafhankelijk van elkaar

Elk model biedt vier GigE-aansluitingen, een N97-processor en 8 GB geheugen. Selecteer PoE wanneer compatibele camera’s of andere apparaten voeding via Ethernet moeten ontvangen. Selecteer de opslag op basis van het besturingssysteem, de applicatie, logging en de vereiste bewaartermijn voor beelden.

Bereken de volledige belasting

Voor de PoE-varianten is een totale PoE-belasting van 20 W vastgelegd. Controleer de gezamenlijke vraag van aangesloten apparaten, inclusief de opstartcondities. De waarden voor het opgenomen vermogen van de controller zijn vastgelegd zonder lichtbron. Neem het vermogen voor verlichting daarom afzonderlijk mee.

Met of zonder PoE-ondersteuning

Gebruik een uitvoering zonder PoE wanneer de aangesloten apparatuur afzonderlijk wordt gevoed. Gebruik een PoE-uitvoering wanneer voeding via Ethernet deel uitmaakt van het goedgekeurde aansluitconcept en de vastgelegde totale belasting voldoende is.

Alleen SSD of SSD met HDD

De uitvoeringen met een 128 GB SSD passen bij configuraties waarvan de geïnstalleerde software en bewaarde gegevens binnen de beschikbare ruimte blijven. De uitvoeringen met een aanvullende 1 TB HDD bieden afzonderlijke capaciteit voor applicaties die meer logbestanden of beelden bewaren. Controleer de bruikbare capaciteit en het verwijderbeleid in de definitieve softwareconfiguratie.

Materiaalcode, vastgelegd opgenomen vermogen en totale PoE-belasting blijven SKU-specificaties onder de selector.

Valideer de volledige inspectiebelasting

Gebruik voor acceptatie de beoogde camera’s, verlichting, software en productiecyclus.

Start alle apparaten gelijktijdig en controleer stabiele herkenning na een koude start en gecontroleerde herstart.
Voer acquisitie, inspectie en gegevensregistratie uit met de vereiste cyclustijd.
Registreer processor- en geheugenbelasting, verloren beelden, netwerkonderbrekingen, opslaggroei en controllertemperatuur.
Controleer bij PoE-modellen de gezamenlijke apparaatbelasting en het herstel na een voedings- of netwerkonderbreking.

Invoer voor de businesscase

Vergelijk complete controllerconfiguraties op basis van gemeten productievereisten.

Aantal camera’s, vermogensvraag, voeding voor verlichting, gegevenssnelheid en geplande reserve.
Vereiste bewaring van logbestanden en beelden, verwachte dagelijkse gegevensgroei en back-upmethode.
Kosten voor controller, opslag, bekabeling, inbedrijfstelling, onderhoud en stilstand.

Bespreek een MV-VC2100-configuratie

Specificaties

Merk	Hikrobot
Categorie	Visioncontroller
Netwerkaansluitingen	4 × GigE
Geheugen	8 GB
Model	MV-VC2140-128G40-1T
PoE-ondersteuning	Zonder PoE
Opslag	128 GB SSD + 1 TB HDD
Processor	N97
PoE-ondersteuning	Zonder PoE
Opslag	128 GB SSD + 1 TB HDD
Materiaalcode	308800611
Netwerkinterfaces	4 × GigE
Totale PoE-belasting	Niet van toepassing
Opgenomen vermogen	Typisch 51 W (zonder lichtbron)

Vragen over de MV-VC2100-specificaties

Welke MV-VC2100-modellen ondersteunen PoE?

MV-VC2143-128G40-NN en MV-VC2143-128G40-1T ondersteunen PoE. Hun vastgelegde totale PoE-belasting is 20 W.

Welke modellen bieden geen PoE-ondersteuning?

MV-VC2140-128G40-NN en MV-VC2140-128G40-1T gebruiken vier GigE-aansluitingen zonder PoE-ondersteuning.

Welke modellen bevatten de 1 TB HDD?

MV-VC2140-128G40-1T en MV-VC2143-128G40-1T combineren een 128 GB SSD met een 1 TB HDD.

Welke opslag hebben de NN-modellen?

MV-VC2140-128G40-NN en MV-VC2143-128G40-NN zijn vastgelegd met een 128 GB SSD en zonder aanvullende 1 TB HDD.

Hoe verschilt het vastgelegde opgenomen vermogen?

Voor de varianten zonder PoE is typisch 51 W zonder lichtbron vastgelegd. Voor de PoE-varianten is typisch 71 W zonder lichtbron vastgelegd. Voeg de belasting van verlichting en aangesloten apparaten afzonderlijk toe bij de berekening van de systeemvoeding.

Hoe wordt de opslagcapaciteit geaccepteerd?

Installeer de definitieve software en meet de gegevensgroei tijdens een representatieve productierun. Neem ruimte voor het besturingssysteem, logbestanden, bewaarde beelden, updates en de vereiste reserve op in de acceptatiegrens.
