Industriële beeldverwerking · Benelux en DACH

Hikrobot Machine Vision

Q: Welke Hikrobot-camera past bij mijn toepassing?

Begin met de taak: een stilstaand of discreet product past vaak bij area scan, continu materiaal bij line scan, verwerking op de camera bij een smartcamera en vorm- of hoogtemeting bij 3D. Bepaal daarna beeldveld, detail, snelheid, interface, optiek en belichting.

Q: Wat is het verschil tussen MV-CS, MV-CA, MV-CU en MV-CE?

De families overlappen in resolutie, interface, mono of kleur en sluitertype. De catalogus ondersteunt geen algemene kwaliteits- of prestatierangorde. Vergelijk daarom de concrete varianten op de eisen van de opname.

Q: Wanneer kies ik GigE en wanneer USB 3?

De keuze hangt onder meer af van kabellengte, bandbreedte, voeding, aantal camera's en pc-architectuur. Controleer daarnaast of de benodigde resolutie en beeldsnelheid in de gekozen variant beschikbaar zijn.

Q: Heb ik een globale sluiter nodig?

Een globale sluiter is vaak relevant wanneer product of camera beweegt en geometrische vervorming moet worden beperkt. De toegestane beweging, belichtingstijd en benodigde meetnauwkeurigheid moeten samen worden getest.

Q: Kan VisionMaster zonder aparte vision-pc werken?

Dat hangt af van de gekozen camera-architectuur. Een smartcamera verwerkt taken op het apparaat; een pc-gebaseerde camera gebruikt verwerking elders. Leg eerst vast welke tools, interfaces, logging en operatorfuncties nodig zijn.

Q: Hoe selecteer ik een vaste codereader?

Gebruik echte codes op de minimale en maximale afstand. Test variatie in afdruk, beschadiging, reflectie, beweging en positionering. Selecteer daarna resolutie, lens, verlichting, interface en behuizing op de bewezen testmarge.

Q: Wanneer is een 3D-camera nodig?

3D is relevant wanneer hoogte, vorm, volume of onderdeelpositie niet betrouwbaar uit 2D-contrast kan worden afgeleid. Werkvolume, materiaal, beperkte zichtbaarheid en cyclustijd moeten in de beoogde geometrie worden getoetst.

Q: Levert Sedeco ook lens, belichting en integratieondersteuning?

Ja. Sedeco kan camera, optiek, belichting en software als samenhangende combinatie selecteren en ondersteunen bij een proefopstelling of integratietraject. De omvang wordt afgestemd op de toepassing.

Sedeco Imaging levert Hikrobot-camera's, codereaders, 3D-hardware, optiek, belichting en VisionMaster voor industriële inspectie en automatisering. De selectie begint bij het product, de beweging en de beschikbare inbouwruimte, niet bij een losse cameraspecificatie.

Bespreek uw toepassing Bekijk alle camera's

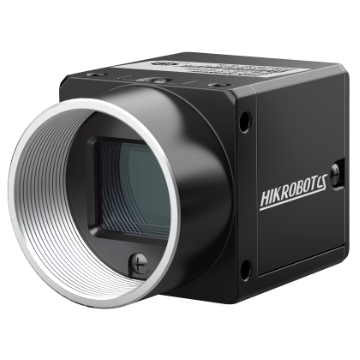

Area-scanfamilies naast elkaar

MV-CS, MV-CA, MV-CU en MV-CE overlappen in interface, kleurkeuze, sluitertype en resolutie. Daarom is er geen verantwoorde algemene rangorde. Vergelijk de beschikbare varianten met de benodigde beeldkwaliteit en cyclustijd.

Familie	Catalogusbereik	Keuzes per variant	Volgende stap
MV-CS	Area-scancamera's voor 2D-opnamen.	GigE of USB 3, mono of kleur, globale of rollende sluiter en meerdere resoluties.	Open de familie en filter op SKU.
MV-CA	Area-scancamera's met overlappende toepassingsruimte.	GigE of USB 3, mono of kleur, globale of rollende sluiter.	Toets sensor en bandbreedte aan de opname.
MV-CU	Area-scancamera's in mono- en kleurvarianten.	GigE of USB 3; sluiter en resolutie zijn modelspecifiek.	Controleer de volledige SKU-specificatie.
MV-CE	Area-scancamera's in mono- en kleurvarianten.	GigE of USB 3; globale en rollende sluiters komen in de familie voor.	Bevestig de keuze met een proefopname.

Praktische grens: resolutie alleen bepaalt niet of een camera past. Pixelgrootte, lens, werkafstand, belichting, belichtingstijd, productsnelheid en dataverwerking bepalen samen of het relevante detail stabiel zichtbaar is.

Area scan of line scan?MV-CL specificaties

Inspectie met verwerking op de camera

Een smartcamera past wanneer beeldopname, inspectielogica en communicatie compact bij het station moeten blijven. De exacte lens, resolutie en aansluiting blijven afhankelijk van de SKU.

MV-SC5000: mono en kleur, met onder andere M12-, D14-vloeistoflens- en C-mountvarianten.
MV-SC6000: mono en kleur, met M12- en C-mountvarianten en grotere beschikbare beeldformaten.
VisionMaster: configureert inspectietools, beslislogica en communicatie voor de gekozen architectuur.

Vaste lezers voor traceability

Een codelezer moet worden gekozen op codegrootte, codekwaliteit, oppervlak, beweging, kijkafstand en beschikbaar contrast. Hogere resolutie is geen automatische garantie voor een stabiele lezing.

MV-ID2000: meerdere resoluties en interfacevarianten, waaronder Fast Ethernet en USB.
MV-ID3000: Fast-Ethernetvarianten met M12- en D14-vloeistoflensopties.
MV-ID5000: hogere beschikbare resoluties en varianten met C-mount, M12 of D14-vloeistoflens.

Selecteer een codereader

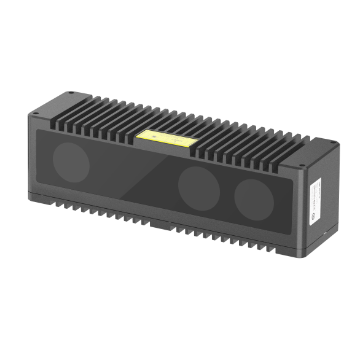

3D wanneer hoogte en vorm nodig zijn

De MV-DB-familie voegt diepte-informatie toe voor vorm-, hoogte-, volume- en onderdeelpositiemeting. De toepassing bepaalt het benodigde werkvolume, de meetprestatie en de invloed van materiaal en omgevingslicht.

Een haalbaarheidstest met representatieve onderdelen voorkomt dat de mechanische opzet wordt vastgelegd voordat bereik, zichtbaarheid en cyclustijd zijn aangetoond.

Camera, lens en licht vormen een systeem

De camera registreert alleen wat de optiek en belichting zichtbaar maken. Voor inspectie of meting leggen we daarom eerst het vereiste beeldveld, kleinste detail, werkafstand, scherptediepte en materiaalgedrag vast.

Beeldveld en sensorformaat bepalen de benodigde brandpuntsafstand.
Productsnelheid en beweging begrenzen de belichtingstijd.
Oppervlak en defect bepalen richting, vorm en kleur van het licht.
Inbouwruimte en onderhoud bepalen montage en bereikbaarheid.

Lenzen Belichting

Technische selectie in vier stappen

Sedeco ondersteunt machinebouwers, integratoren en productiebedrijven in Benelux en DACH met componentselectie en toepassingsonderzoek. De uitkomst kan een losse stuklijst, een proefopstelling of een verder integratietraject zijn.

Proces vastleggen

Productvariatie, snelheid, stilstand, beschikbare ruimte, operatoringrepen en communicatie met PLC of lijnbesturing.

Beeldtaak definiëren

Het kleinste relevante detail, toegestane afwijkingen, codekwaliteit, meetbereik en criteria voor goed of fout.

Combinatie selecteren

Camera of reader, sensor, interface, lens, belichting, software en mechanische randvoorwaarden.

Met samples testen

Representatieve goede en afwijkende producten testen onder realistische afstand, beweging en omgevingscondities.

Input voor de businesscase: registreer huidige handmatige tijd, lijncapaciteit, omsteltijd, operatorinterventies, afkeur en herstelwerk, stilstand, onderhoud en benodigde investering. Met die gegevens kan een terugverdienmodel worden opgesteld zonder aannames als resultaat te presenteren.

Hikrobot selectie

Veelgestelde vragen

Korte antwoorden op selectievragen. De definitieve keuze blijft gekoppeld aan een exacte SKU en de omstandigheden in de productielijn.

Welke Hikrobot-camera past bij mijn toepassing?

Wat is het verschil tussen MV-CS, MV-CA, MV-CU en MV-CE?

Wanneer kies ik GigE en wanneer USB 3?

Heb ik een globale sluiter nodig?

Kan VisionMaster zonder aparte vision-pc werken?

Hoe selecteer ik een vaste codereader?

Wanneer is een 3D-camera nodig?

Levert Sedeco ook lens, belichting en integratieondersteuning?

Leg de toepassing naast de catalogus

Stuur productfoto's of samples, gewenste controle, snelheid, beeldveld, werkafstand en beschikbare inbouwruimte. Dan kan Sedeco de relevante Hikrobot-families en testaanpak afbakenen.

Vraag technisch selectieadvies
