Camera’s, lenzen, belichting en software voor machine vision

Hikrobot levert industriële camera’s voor machine vision, kwaliteitscontrole, identificatie, meting en robotgeleiding. Het assortiment omvat area scan- en line scan-camera’s, smartcamera’s, codereaders en 3D-camera’s. Deze productgroepen verschillen in beeldopname, ingebouwde verwerking, interfaces en het resultaat dat ze leveren.

Welke camera past, hangt af van wat zichtbaar of gemeten moet worden. Beeldveld, kleinste relevante detail, werkafstand, productsnelheid, montageruimte en koppeling bepalen of een area scan camera, line scan camera, smartcamera, codereader of 3D-camera geschikt is.

Een area scan-camera neemt per belichting een volledig tweedimensionaal beeld op en past goed bij afzonderlijke producten of een afgebakend beeldveld. Een line scan-camera bouwt het beeld lijn voor lijn op terwijl het product of de camera beweegt. Dat past bij continu materiaal, brede banen, cilindrische oppervlakken en snelle transportprocessen.

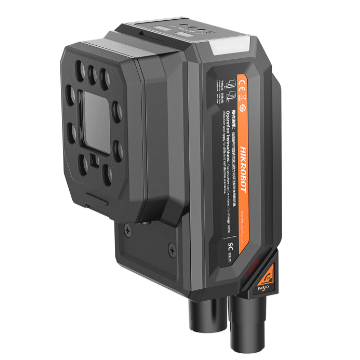

Een smartcamera combineert beeldopname, verwerking en beslislogica in een apparaat. Dat past bij compacte, herhaalbare inspecties die rechtstreeks een resultaat naar de PLC sturen. PC vision biedt meer ruimte voor meerdere camera’s, zwaardere verwerking, maatwerksoftware of complexe AI. Bekijk onze vergelijking smartcamera versus PC vision.

Een industriële machinevisioncamera is ontworpen voor reproduceerbare beeldopname, externe triggering, gecontroleerde belichting en langdurig gebruik in machines. De camera levert beelddata met voorspelbare timing aan visionsoftware. Consumenten- en bewakingscamera’s optimaliseren beelden doorgaans voor menselijke waarneming en bieden minder controle over synchronisatie en verwerking.

De benodigde resolutie hangt af van het beeldveld en het kleinste detail dat betrouwbaar moet worden gedetecteerd of gemeten. Meer megapixels vragen ook meer bandbreedte, rekenkracht en opslag. Het kritieke detail moet daarom genoeg pixels beslaan zonder het hele systeem onnodig zwaar te maken. Onze gids over cameraresolutie, FOV en werkafstand legt deze samenhang uit.

Bij een global shutter worden alle pixels tegelijk belicht, zodat bewegende producten niet geometrisch vervormen. Dit type sluiter wordt veel gebruikt op transportbanden, bij robotbewegingen en snelle inspecties. Een rolling shutter leest het beeld regel voor regel uit en kan bewegende objecten vervormen, maar kan geschikt zijn wanneer product en camera stilstaan.

GigE ondersteunt langere kabels, flexibele netwerkopstellingen en systemen met meerdere camera’s; sommige modellen ondersteunen ook voeding via Ethernet. USB3 biedt een hoge bandbreedte en een directe aansluiting op een industriële PC, doorgaans over een kortere afstand. Resolutie, framerate, kabelrouting, triggering en de beschikbare PC-interface bepalen welke aansluiting het beste past. Bekijk de Hikrobot GigE camera's voor de beschikbare families.

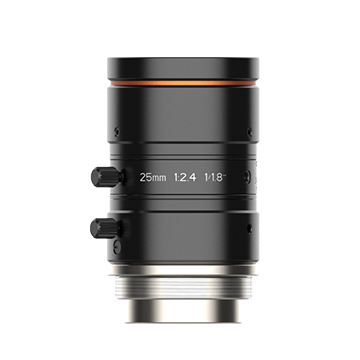

De lens moet het sensorformaat en de lensvatting van de camera ondersteunen en op de beschikbare werkafstand het vereiste beeldveld leveren. Ook resolutie, vervorming, scherptediepte en diafragma beïnvloeden het resultaat. Voor nauwkeurige maatmetingen kan telecentrische optiek geschikt zijn. Camera en lens moeten altijd als een optische combinatie worden beoordeeld.

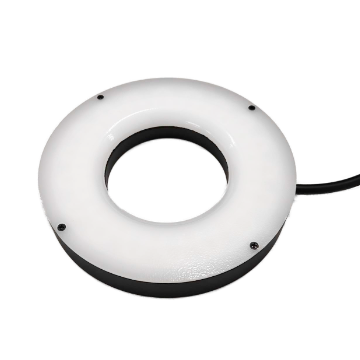

Visionsoftware kan alleen werken met contrast dat in het beeld aanwezig is. Vorm, invalshoek, golflengte en diffusie van de belichting bepalen of een kras, contour, opdruk of code zichtbaar wordt. Gecontroleerde belichting vermindert ook de invloed van omgevingslicht en de hoeveelheid softwarecorrectie die nodig is.

Hikrobot levert vaste readers voor gangbare 1D- en 2D-codes en modellen voor direct part marking. De leesbaarheid hangt af van codegrootte, contrast, oppervlak, snelheid en leesafstand. Glanzende, beschadigde of zeer kleine codes vragen vaak om een passende combinatie van reader en belichting. Bekijk de Hikrobot codereaders.

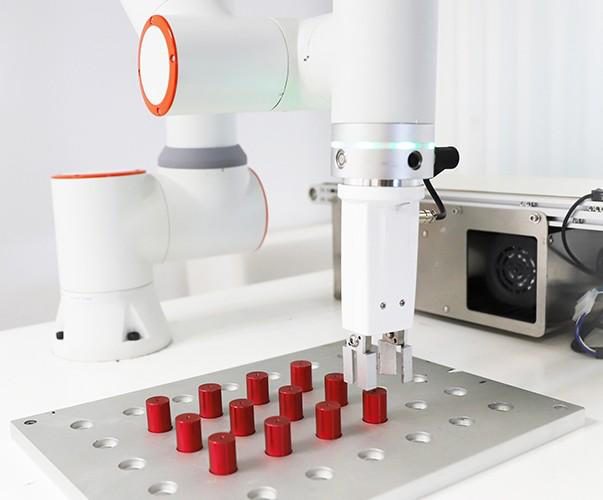

Een 3D-camera is geschikt wanneer hoogte, volume, vorm of positie in de diepte nodig is en een 2D-beeld onvoldoende informatie bevat. Typische toepassingen zijn bin picking, volumemeting, hoogtecontrole en robotgeleiding bij wisselende onderdeeloriëntaties. De passende 3D-methode hangt af van meetvolume, benodigd detail, oppervlak, omgevingslicht en cyclustijd. Bekijk onze industriële 3D-camera's.

Ja. Een smartcamera of codereader kan beslisresultaten rechtstreeks versturen. Een PC-camera levert beelden aan software die communiceert met PLC, robot of machinebesturing. De beschikbare signalen, protocollen, cyclustijd en foutafhandeling hangen af van de gekozen camera en systeemarchitectuur.

Voor PC-gebaseerde machine vision zijn configuratiesoftware en ontwikkelcomponenten beschikbaar, afhankelijk van camera en platform. Compatibiliteit met besturingssysteem, programmeeromgeving en camerainterface verschilt per product. Sedeco kan de hardware afstemmen op functies zoals triggering en parameterbeheer en op de beoogde softwarearchitectuur.

Ja. Een praktijktest is zinvol wanneer contrast, reflectie, snelheid, kleine afwijkingen of codekwaliteit het resultaat onzeker maken. Met representatieve goede en afwijkende onderdelen, werkafstand, beschikbare ruimte en cyclustijd kunnen we camera, lens en belichting als complete beeldopstelling beoordelen.
