MV-GE4000

4 ports · With PoE

MV-GE4004P

Vision Components

Machinevisionsystemen met meerdere Ethernet-apparaten hebben voldoende afzonderlijke poorten en een duidelijk voedingsconcept nodig. De MV-GE4000-familie omvat 2,5G-Ethernetadapters met twee of vier poorten, met of zonder PoE-ondersteuning. Aantal aansluitingen, reservecapaciteit, totaal vermogensverbruik, koeling en continue gegevensoverdracht bepalen welke configuratie geschikt is.

Beschikbare configuraties

MV-GE4002P — 2 ports · With PoE
MV-GE4004P — 4 ports · With PoE
MV-GE4004 — 4 ports · Without PoE

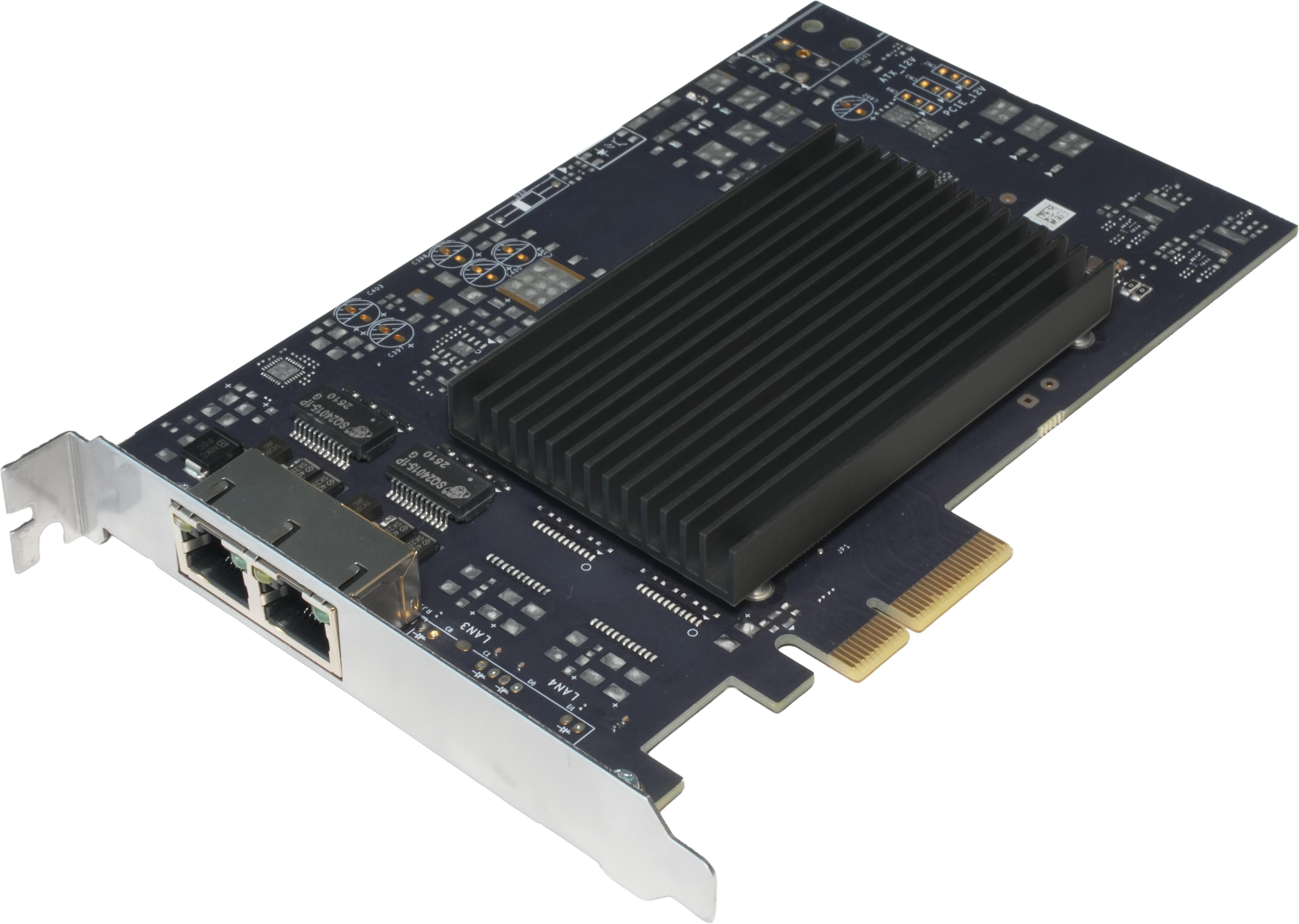

MV-GE4002 — 2 ports · Without PoE

Aantal

Select variant

Ethernetpoorten

PoE-ondersteuning

SKU: MV-GE4004P

Prijs op aanvraag

Sluit meerdere visionapparaten aan zonder tekort aan netwerkcapaciteit

Een systeem met meerdere camera’s heeft voldoende Ethernetpoorten, voorspelbare gegevensoverdracht en een voedingsontwerp nodig dat bij de aangesloten apparaten past. De adapterkeuze beïnvloedt de computerconfiguratie, bekabeling, koeling en het aantal afzonderlijke voedingsaansluitingen in de machine.

Selectievraag

Selecteer het aantal poorten en de voeding afzonderlijk

De familie bevat elke combinatie van twee of vier Ethernetpoorten en een uitvoering met of zonder PoE-ondersteuning. Tel de apparaten die een eigen aansluiting nodig hebben en houd rekening met geplande uitbreiding. Bepaal daarna of de aangesloten apparatuur voeding via Ethernet moet ontvangen.

Controleer de complete computerconfiguratie

Controleer compatibiliteit met het hostsysteem, beschikbare inbouwruimte, koeling en softwareondersteuning. Neem bij PoE-uitvoeringen het vermogen van alle aangesloten apparaten mee en controleer het beschikbare vermogensbudget onder de beoogde bedrijfsomstandigheden.

Twee of vier Ethernetpoorten

Kies twee poorten wanneer de geïnstalleerde en gereserveerde aansluitingen binnen dat aantal passen. Kies vier poorten wanneer het systeem meer directe aansluitingen of extra reserve nodig heeft. Controleer de continue overdracht terwijl alle apparaten gelijktijdig actief zijn.

Met of zonder PoE-ondersteuning

PoE kan afzonderlijke voedingsbekabeling verminderen wanneer het aangesloten apparaat en de installatie dezelfde voedingsopzet ondersteunen. Een uitvoering zonder PoE past wanneer apparaten al afzonderlijk worden gevoed of wanneer de voeding elders in de machine wordt geregeld.

Adaptertype, materiaalcode, gewicht en vastgelegde waarden voor opgenomen vermogen blijven SKU-specificaties onder de selector.

Valideer alle actieve aansluitingen gelijktijdig

Test de adapter als onderdeel van de complete acquisitiecomputer en het netwerk.

Controleer inbouwruimte, hostcompatibiliteit, driverondersteuning en herkenning na een koude start.
Laat elk aangesloten apparaat werken met de beoogde acquisitie-instellingen en productiecyclus.
Registreer verloren gegevens, vertraging, processorbelasting en adaptertemperatuur tijdens een representatieve productierun.
Controleer bij PoE-uitvoeringen het opstarten, gelijktijdige belasting en herstel na een onderbreking van voeding of netwerk.

Invoer voor de businesscase

Vergelijk complete aansluitconcepten op basis van gemeten systeemvereisten.

Benodigde poorten, geplande reserve, afzonderlijke voedingen en kabeltrajecten.
Kosten voor adapter, hostcomputer, voedingshardware, koeling, bekabeling en integratie.
Inbedrijfstelling, storingsdiagnose, kabelvervanging, stilstand en toekomstige uitbreiding.

Bespreek een MV-GE4000-configuratie

Specificaties

Merk	Hikrobot
Categorie	2,5G-Ethernetadapter
Model	MV-GE4004P
Ethernetpoorten	4 poorten
PoE-ondersteuning	Met PoE
Ethernetpoorten	4 poorten
PoE-ondersteuning	Met PoE
Adaptertype	4-poorts 2,5G-Ethernetadapter, PoE
Materiaalcode	310102874
Opgenomen vermogen	4 W (zonder PoE), 6,1 W (zonder PoE)
Productmodel	MV-GE4004P
Gewicht	Ca. 202 g (0,4 lb.) Ca. 210 g (0,5 lb.)

Vragen over de MV-GE4000-specificaties

Welke modellen hebben twee Ethernetpoorten?

MV-GE4002 heeft twee poorten zonder PoE-ondersteuning. MV-GE4002P heeft twee poorten met PoE-ondersteuning.

Welke modellen hebben vier Ethernetpoorten?

MV-GE4004 heeft vier poorten zonder PoE-ondersteuning. MV-GE4004P heeft vier poorten met PoE-ondersteuning.

Wat verandert er bij de keuze voor PoE-ondersteuning?

Een adapter met PoE-ondersteuning kan voeding via de Ethernetverbinding ondersteunen wanneer de aangesloten apparatuur en het voedingsontwerp compatibel zijn. Controleer het volledige vermogensbudget en de bekabeling voor de selectie.

Zijn de waarden voor opgenomen vermogen voor elk model gelijk?

Nee. Voor de modellen zonder PoE zijn 4 W en 6,3 W vastgelegd. Voor de PoE-modellen zijn 4 W en 6,1 W zonder PoE-belasting vastgelegd. Gebruik de documentatie van de geselecteerde SKU en neem het vermogen van aangesloten apparaten afzonderlijk mee.

Waarom is gewicht geen selector?

Het gewicht volgt uit de geselecteerde hardwareconfiguratie. Het is relevant voor de montage, maar bepaalt niet het benodigde aantal aansluitingen of de behoefte aan PoE. Daarom blijft het een SKU-specificatie.

Hoe wordt de adapter voor productie geaccepteerd?

Laat alle beoogde apparaten gelijktijdig werken en registreer gegevensverlies, vertraging, processorbelasting en temperatuur tijdens een representatieve test. Test bij PoE-uitvoeringen ook het opstarten en herstel bij de verwachte elektrische belasting.
