MV-CL161-41CM
mv-cl161-41cm
Line Scan Camera

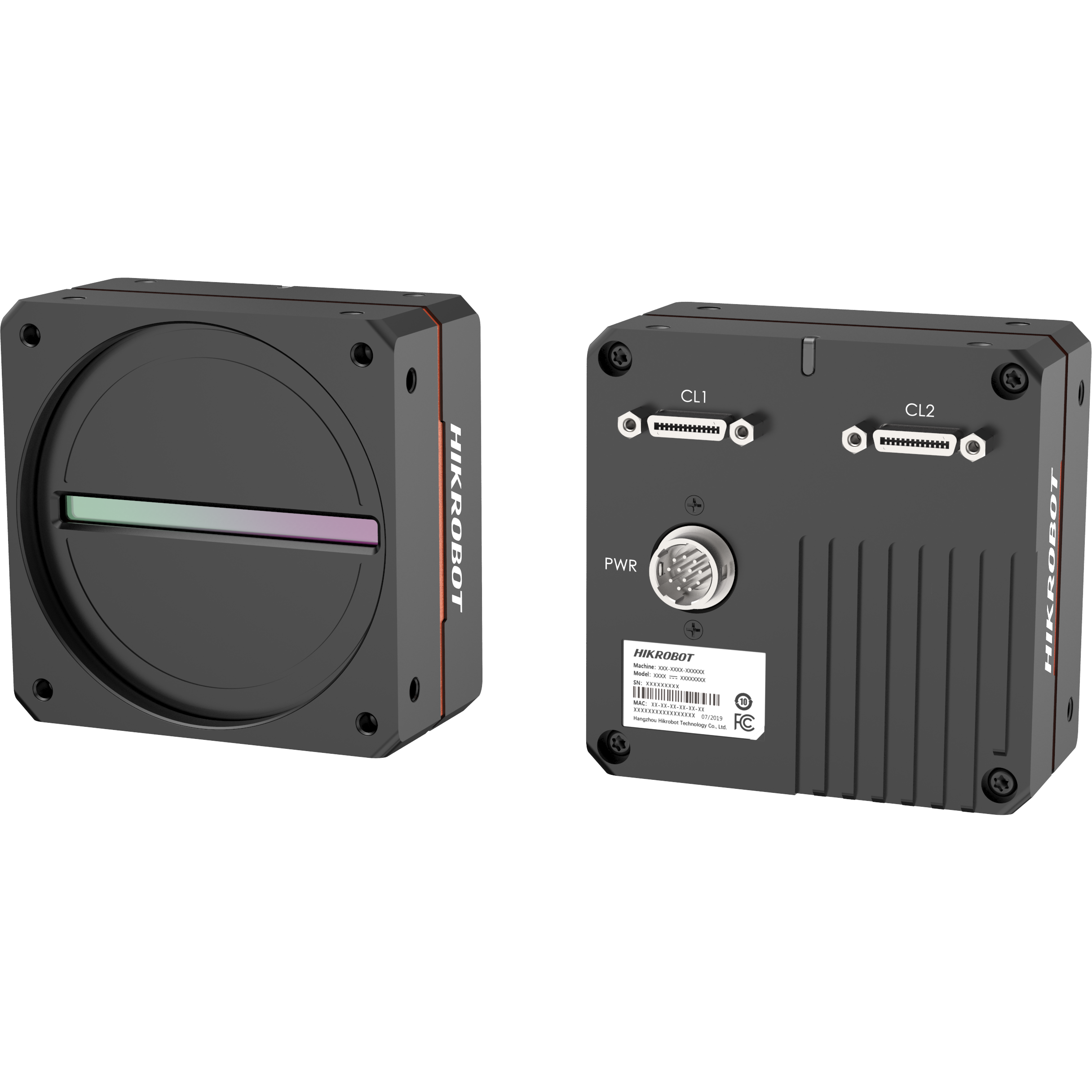

De Hikrobot MV-CL161-41CM is een line-scan camera met 16384 × 1, mono. Pixelpitch 3.5 μm.
Lijnsnelheid 10 kHz (Base), 20 kHz (Medium), 40 kHz (Full), and 50 kHz (80-bit) . Interface: Camera Link (SDR connector); USB interface for updating firmware. Lensmount: M72*0.75, flange focal length 12 mm, applicable to F-mount via lens adapter.
Line scan voor continue banen en stromen waar de optische as haaks op de bewegingsrichting staat en de resolutie over de breedte van het materiaal moet meeschalen. Monouitvoering voor oppervlaktedetectie, randen en metrologie onder lineaire belichting.
Select variant
SKU: mv-cl161-41cm
Specifications
| Binning | Supports 1 × 1, 2 × 2, 4 × 4 |
|---|---|
| Certificering | CE, FCC, RoHS, KC |
| Clientsoftware | MVS and frame grabber software meeting with Camera Link Protocol |
| Compatibiliteit | Camera Link V1.2, GenICam |
| Configuration mode | Base, Medium, Full, 80-bit |
| Datainterface | Camera Link (SDR connector); USB interface for updating firmware |
| Digitale I/O | 12-pin P10 connector provides power and I/O: configurable input and output × 4 (Line 0/1/3/4), and support single-end/differential. Camera Link provides I/O (CC1/CC2/CC3/CC4). |
| Afmetingen | 76 mm × 76 mm × 42.1 mm (3.0" × 3.0" × 1.7") |
| Dynamisch bereik | 64.7 dB |
| Belichtingsmodus | Off/ Once/ Continuous exposure mode; supports fixed exposure time, trigger-width exposure |
| Belichtingstijd | 2 μs to 10 ms |
| Externe triggermodus | Lijntrigger, frametrigger, lijn + frametrigger |
| Gain | Supports 1 ×, 2 ×, 4 ×, 8 × |
| Luchtvochtigheid | 5% to 90% RH, niet-condenserend |
| Beeldmodus | 1-line |
| Beschermingsgraad | IP40 (bij correcte lensmontage en bedrading) |
| Lensvatting | M72*0.75, flange focal length 12 mm, applicable to F-mount via lens adapter |
| Max. lijnsnelheid | 10 kHz (Base), 20 kHz (Medium), 40 kHz (Full), and 50 kHz (80-bit) |
| Mono/kleur | Mono |
| Besturingssysteem | 32/64-bit Windows 7/10 |
| Pixel clock | 40 MHz, 66 MHz, 80 MHz, 85 MHz |
| Pixelformaat | Mono 8/10/12 |
| Pixelgrootte | 3.5 μm |
| Stroomverbruik | Typ. 7.2 W@ 12 VDC |
| Voeding | 12 VDC to 24 VDC |
| Resolutie | 16384 × 1 |
| Spiegelbeeld | Ondersteunt horizontale spiegelbeelduitvoer |
| Sensortype | CMOS |
| SNR | 44.3 dB |
| Tap geometry | 1 × 2, 1 × 4, 1 × 8, 1 × 10 |
| Tap number | 2 Taps, 4 Taps, 8 Taps, 10 Taps |
| Temperatuur | Werktemperatuur: 0 °C to 55 °C (32 °F to 131 °F) Opslagtemperatuur: -30 °C to 80 °C (-22 °F to 176 °F) |
| Triggermodus | Externe trigger, interne trigger |
| Gewicht | Circa 320 g (0.7 lb.) |
