Hikrobot Vision Sensors

SCMVS Handleiding

Gebruik deze gids om een ondersteunde camera aan te sluiten, een beeld te maken en een inspectie in SCMVS in te stellen. Noteer eerst de volledige modelcode, firmware en SCMVS-versie. SC2000 en SC2000E zijn verschillende hardwaregeneraties. De SC2000E-aansluitvoorbeelden hieronder verwijzen naar Hikrobot-handleiding UD27618B-B, V1.1.0 (2023). Gebruik voor elektrische aansluitingen de handleiding van het exacte apparaat en voor versiegebonden bediening de helpfunctie van de geïnstalleerde SCMVS-versie.

Download als PDF
SC1000 en SC2000 camera's
SC1000 en SC2000 vision sensors met ingebouwde verwerking

Overzicht SC1000 vs SC2000

Ondersteunde SC-modellen worden ingesteld met SCMVS. De beeldverwerking draait op het apparaat. Ondersteunde uitgangen, protocollen en tools hangen af van de volledige modelcode, firmware en softwareversie. Controleer dit voordat u de PLC-koppeling instelt.

SC1000 Series

  • Controleer behuizingsmaten, bevestigingspunten en kabelruimte aan de hand van de modeltekening.
  • Noteer de beeldbreedte en beeldhoogte in pixels voor het gekozen model en actieve beeldgebied.
  • Controleer lensuitvoering, werkafstandbereik en mono- of kleuruitvoering voor de volledige modelcode.
  • 6-pins groene terminal + RJ45
  • SC1000-handleiding UD37015B-A beschrijft Line 0 als ingang en Line 1 als uitgang op de 6-pins connector.
  • Trigger via knop bovenop
  • Controleer de beschermingsgraad met de voorgeschreven connectoren en installatiecondities.

SC2000 Series

  • Noteer de beeldbreedte en beeldhoogte voor de exacte SC2000-uitvoering.
  • Controleer opnamefrequentie en lensbereik voor het exacte model; meet de totale inspectietijd afzonderlijk.
  • Mono of color, afhankelijk van model
  • M12-connector / IO-box (afhankelijk van uitvoering)
  • SC2000E in UD27618B-B: Line 0/1 configureerbare I/O, Line 2 ingang en Line 3 uitgang.
  • Controleer bij het exacte model de uitgangspolariteit en stroomgrens; het SC2000E-voorbeeld is NPN, maximaal 25 mA
  • Controleer de beschermingsgraad en of de meegeleverde belichting het inspectiegebied dekt.

Aansluiten

Kies de voeding volgens de modelspecifieke voedingsspanning en vermogensopname. Controleer bedrading en polariteit spanningsloos. Gebruik 24 VDC alleen als dit is voorgeschreven voor dat apparaat en de bijbehorende kabel.

SC1000

  1. Monteer de camera met de schroefmaat en toegestane inschroefdiepte uit de maattekening.

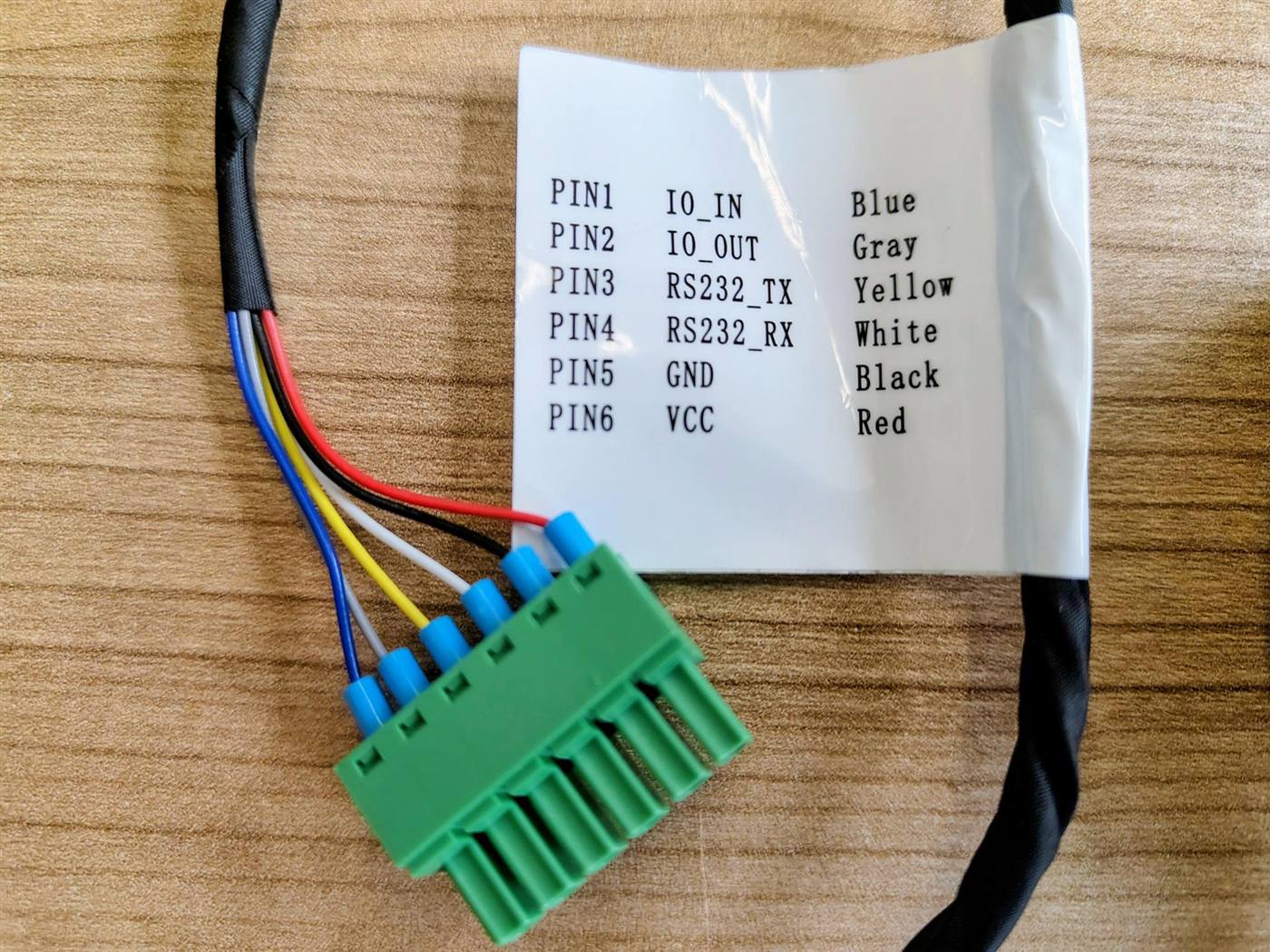

  2. Bij de meegeleverde SC1000-kabel met 6-pins connector uit UD37015B-A is pin 6 VCC (rood) en pin 5 GND (zwart). Controleer het kabelopschrift voordat u voeding aansluit.
  3. Verbind RJ45 met PC of switch (Cat 5 of hoger)
  4. Voor die SC1000-kabel is pin 1 Line 0-ingang (blauw) en pin 2 Line 1-uitgang (grijs). Gebruik het gedocumenteerde in- en uitgangsschema; alleen de draadkleur is onvoldoende.
SC1000 bedrading

SC2000

  1. Gebruik voor SC2000E volgens UD27618B-B M3-schroeven en volg de montage- en isolatievoorschriften. Gebruik voor andere SC2000-uitvoeringen de bijbehorende tekening.
  2. Sluit bij SC2000E volgens UD27618B-B de meegeleverde 17-pins M12-kabel spanningsloos aan.
  3. Gebruik de modelspecifieke voedings- en I/O-kabel of gedocumenteerde aansluitbox voor voeding en I/O
  4. Verbind RJ45 voor Ethernet
  5. Controleer bij RS-232 de TX-, RX- en massa-aansluitingen aan beide kanten. Op de beschreven SC2000E-interface met 17 pinnen zijn pin 4 en 5 respectievelijk TX en RX.

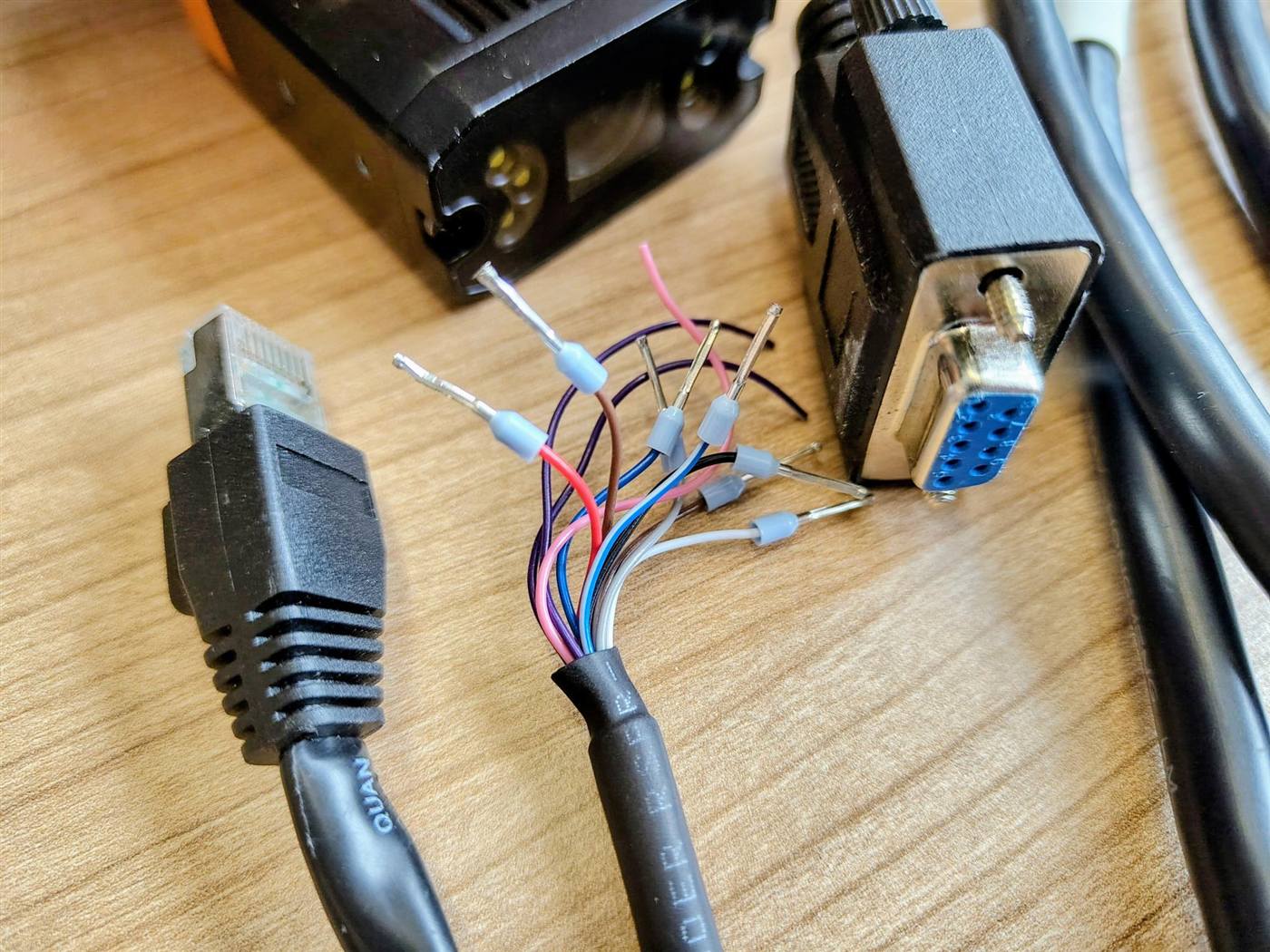

Kabelvoorbeeld met Ethernetstekker, losse aansluitdraden en seriële connector

Indicatoren

SC1000: Groen PWR = aan. OK/NG-lampjes tonen inspectieresultaat.
SC2000: Groen PWR = aan. LNK = netwerk. STS = status.

SCMVS downloaden & installeren

Met SCMVS zoekt u apparaten, stelt u inspecties in en volgt u resultaten. Installeer de ondersteunde versie voordat u het cameranetwerk instelt en inlogt. De installatieafbeelding hieronder toont SCMVS V3.3.0. Het downloadvoorbeeld bevat zowel MVS als SCMVS; kies het pakket dat uw exacte smartcamera ondersteunt. Menunamen en beschikbare tools kunnen per versie verschillen.

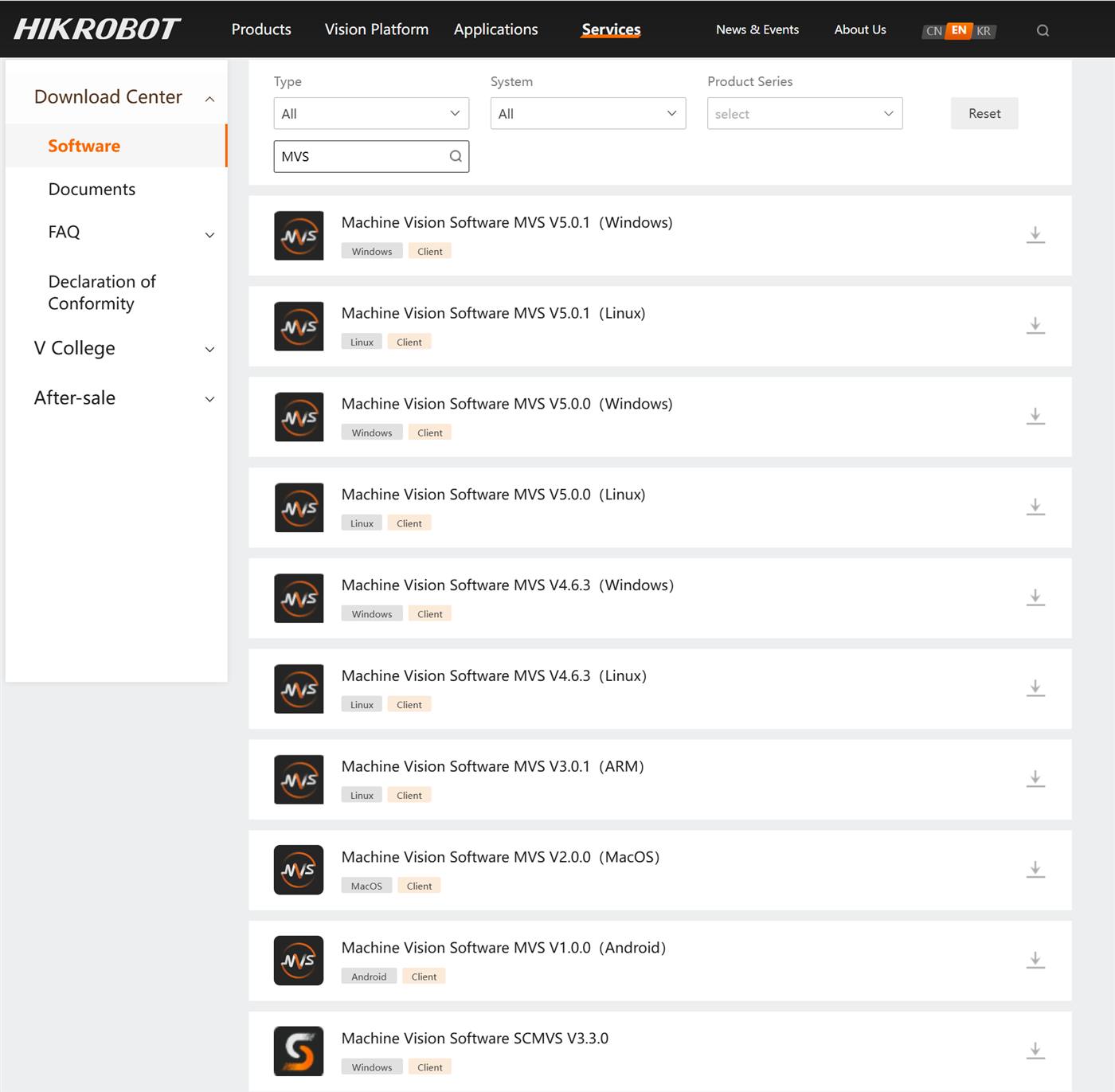

Download

Beide pakketten staan op het Hikrobot Download Center:

Hikrobot Download Center →
SCMVS

Smart Camera software, projecten, tools, I/O, output. Dit is de hoofdsoftware voor projecten en inspecties.

MVS Client

Viewer + IP configurator. Fallback voor netwerktoegang, niet bedoeld voor inspectieprojecten.

Controleer besturingssysteem- en apparaatcompatibiliteit in de release-informatie van het gekozen SCMVS-pakket. MVS en SCMVS zijn afzonderlijke producten. Ondersteuning voor het ene pakket bewijst geen ondersteuning voor het andere. Leg software- en camerafirmwareversies vast in de machinedocumentatie.

SCMVS download pagina

Installatie

  1. Dubbelklik het installatiebestand
  2. Kies taal → accepteer licentie → Start Setup
  3. Kies installatiemap → Volgende → voltooi installatie
  4. Start SCMVS

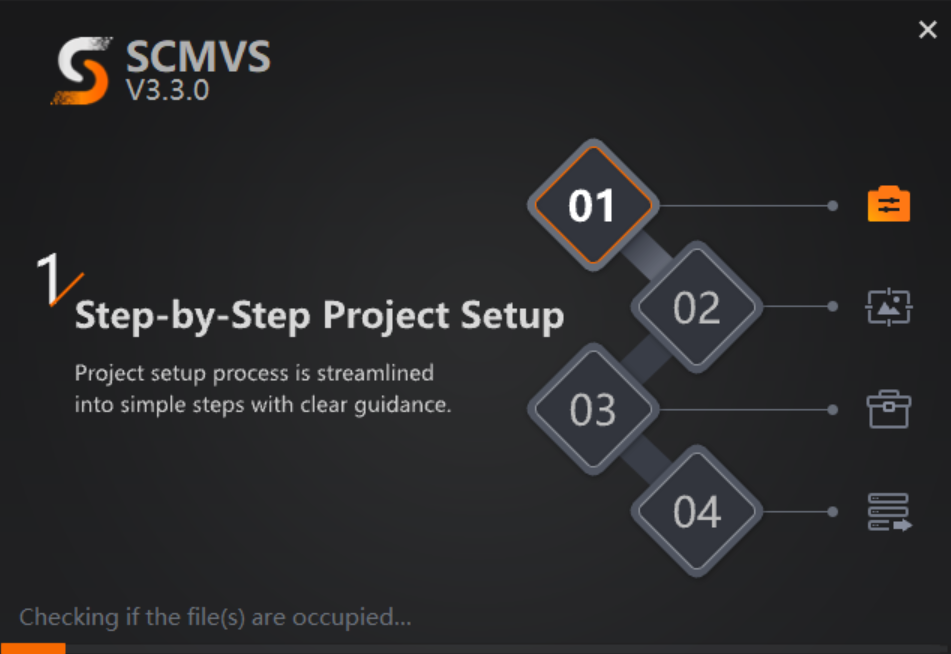

Installatiescherm van SCMVS V3.3.0

Netwerk & IP-adres instellen

Voor de hier beschreven lokale verbinding moeten pc en camera in het zelfde subnet. Bij subnetmasker 255.255.255.0 vallen adressen in 192.168.1.x in hetzelfde lokale subnet. Kies verschillende, vrije hostadressen voor pc en camera. Stem wijzigingen aan het productienetwerk af met de beheerder.

SCMVS

Gebruik SCMVS om ondersteunde smartcamera’s te vinden, het IP-adres te wijzigen, inspectieprojecten te bouwen en I/O in te stellen.

MVS(Computer Vision Software)

MVS bevat een viewer voor ondersteunde apparaten. Het vervangt de SCMVS-inspectiewerkwijze niet. Controleer eerst de compatibiliteit voordat u MVS gebruikt om een niet-gevonden camera te onderzoeken. MVS-ondersteuning moet voor het exacte apparaat zijn gedocumenteerd.

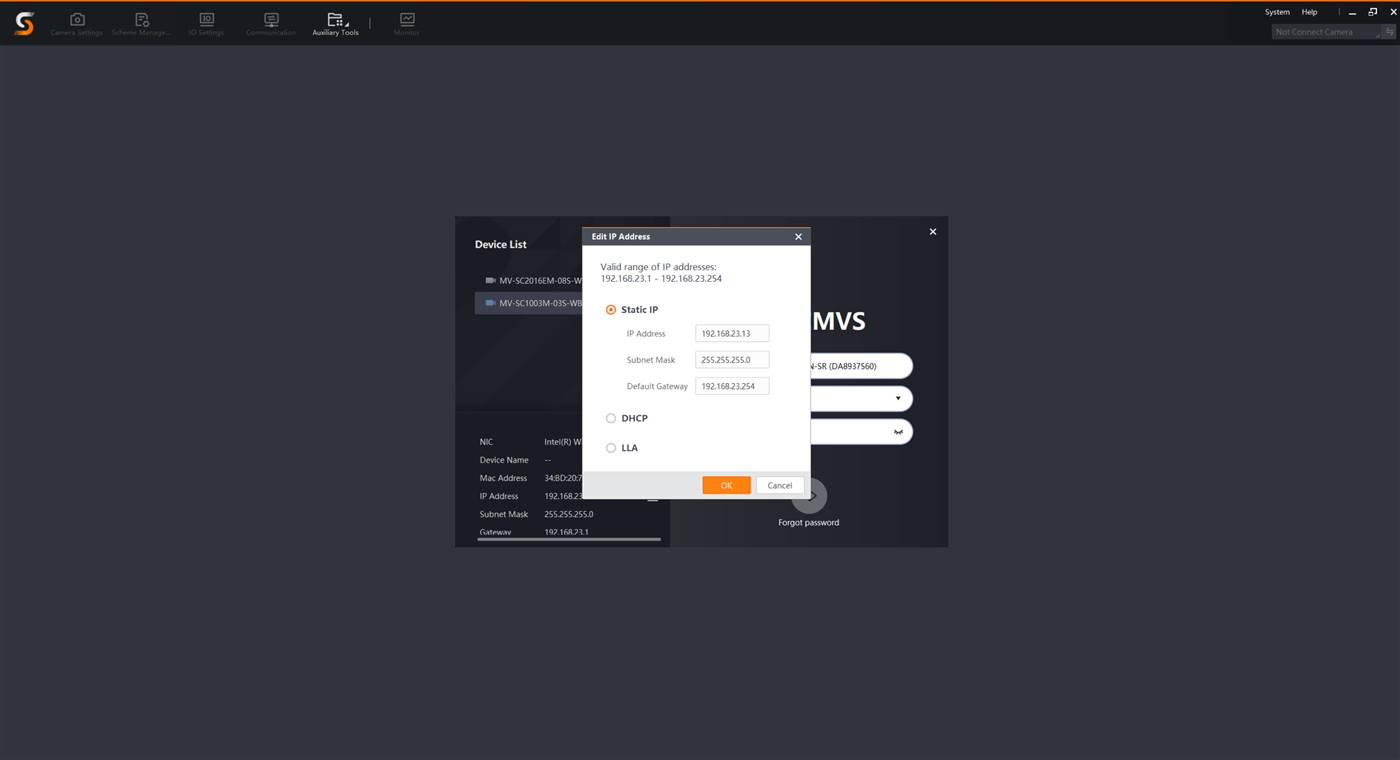

Camera IP instellen in SCMVS

  1. Open SCMVS → klik op refresh in de apparatenlijst
  2. Rechtsklik op de camera → Edit IP Address
  3. Stel IP in hetzelfde subnet, bijv. 192.168.1.64
  4. Klik OK en wacht tot de camera opnieuw verschijnt
IP-adres bewerken in SCMVS

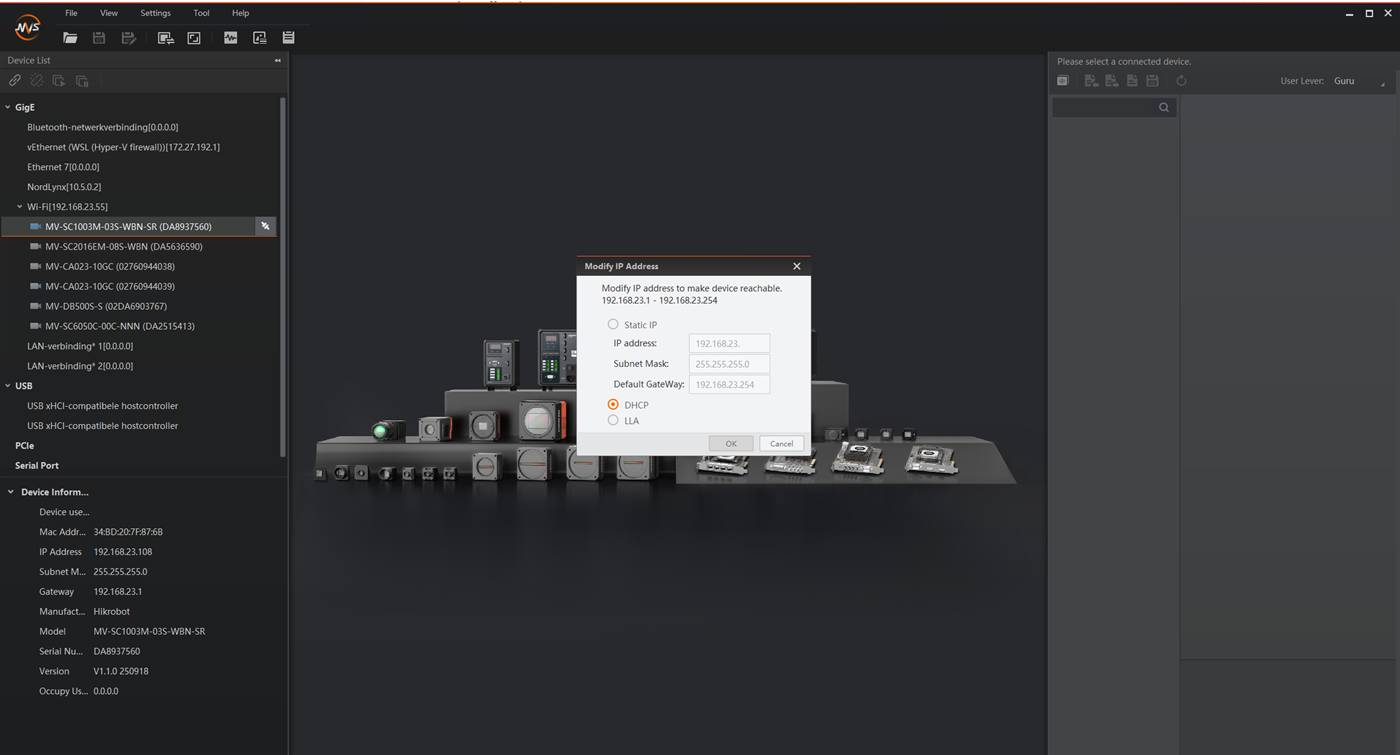

Fallback, camera bereiken via MVS

Wordt de camera niet gevonden, controleer dan eerst voeding, netwerkverbinding, subnet en softwarecompatibiliteit. Gebruik MVS alleen als de apparaatondersteuning uw model omvat. Apparaatherkenning en IP-functies betekenen niet dat SCMVS-inspecties in MVS kunnen draaien. Afhankelijk van de ondersteuning zijn de volgende controles beschikbaar:

  • Camera's alsnog vinden op het netwerk
  • IP-adres wijzigen wanneer SCMVS dat niet lukt
  • Netwerkgedrag van de camera aanpassen (DHCP ↔ statisch, subnet, gateway)
  • Live beeld bekijken en basiscamera-instellingen controleren

MVS staat op hetzelfde Hikrobot Download Center als SCMVS (Software → MVS Client).

  1. Installeer MVS en start de client
  2. Klik op Device List(of vergelijkbaar zoek-icoon) om camera's te scannen
  3. Rechtsklik op de camera → IP Configurator of Modify IP
  4. Stel IP in hetzelfde subnet, bijv. 192.168.1.64
  5. Bevestig en wacht tot de camera opnieuw online is
IP-adres wijzigen met MVS
Wanneer wat? Probeer het IP altijd eerst via SCMVS. Lukt dat niet → MVS alleen na controle van de ondersteuning voor het exacte apparaat. Stel de inspectie verder in SCMVS in.

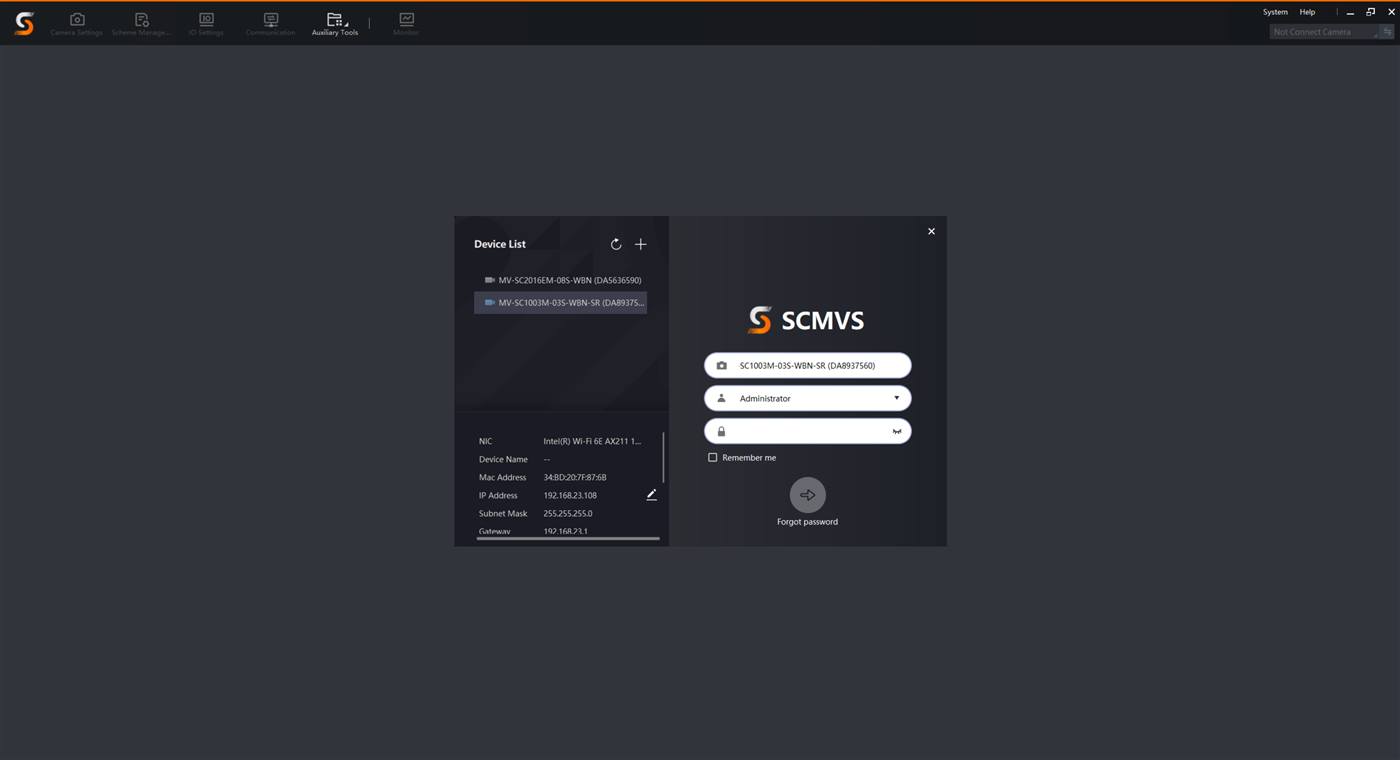

Inloggen

Gebruikersnaam: admin

Wachtwoord: Abc1234

  1. Selecteer het juiste serienummer in de apparatenlijst. Fabrieksgegevens gelden alleen voor de beschreven modelrevisie en kunnen bij ingebruikname zijn gewijzigd.
  2. Gebruik de ingestelde inloggegevens. Het gedocumenteerde fabrieksvoorbeeld is admin/Abc1234
SCMVS login scherm

I/O & Trigger

Wat is een trigger?

Een trigger is een signaal dat de camera vertelt wanneer een nieuwe afbeelding moet worden gemaakt. Zodra de trigger binnenkomt, legt de camera een beeld vast en voert direct de ingestelde inspectie uit.

Zonder trigger wacht de camera op het volgende signaal. De camera maakt dan geen nieuwe afbeelding en voert ook geen nieuwe inspectie uit.

Een trigger hoeft niet altijd van een PLC te komen. Ook een fotocel, drukknop, encoder of de fysieke triggerknop op de camera kan als triggerbron worden gebruikt. Welke bron beschikbaar is, hangt af van het cameramodel en de configuratie.

Continue modus vs Trigger modus

Smart camera's kunnen meestal op twee manieren werken.

Continue modus

In continue modus maakt de camera voortdurend nieuwe beelden. Dit is handig tijdens het ontwikkelen van een inspectie, omdat wijzigingen direct zichtbaar zijn.

Typische toepassingen:

  • Inspectie ontwikkelen
  • Camera scherpstellen
  • Belichting instellen
  • Testen van tools

Trigger modus

In trigger modus wacht de camera op een extern signaal. Pas wanneer een trigger wordt ontvangen, wordt één afbeelding gemaakt en wordt de inspectie uitgevoerd.

De triggermodus koppelt beeldopname aan een gebeurtenis in de machine. Controleer triggeracceptatie, belichtingstiming en resultaatdeadline bij het vereiste productietempo. Het kiezen van de triggermodus alleen bewijst niet dat de timing klopt.

Veelgebruikte triggerbronnen

De trigger kan afkomstig zijn van verschillende apparaten.

TriggerbronToepassing
PLCProduct komt op de juiste positie
FotocelProduct passeert de sensor
EncoderPositie op een transportband
DrukknopHandmatig testen
Triggerknop op cameraTesten tijdens installatie
Software TriggerTesten vanuit SCMVS of Hikrobot software

Digitale I/O

Digitale ingangen en uitgangen verbinden de camera met de machinebesturing. Het afgebeelde instellingenvenster toont Line 0 als trigger en Line 1 als PNP-uitgang voor die opstelling. Dit is geen universele instelling voor de SC-serie; volg voor SC2000E de modelspecifieke NPN-informatie hieronder.

Inputs

Een input ontvangt een elektrisch signaal.

Voorbeelden:

  • Start een inspectie
  • Camera resetten
  • Recept wisselen
  • Trigger ontvangen

Outputs

Een output verstuurt een signaal naar een ander apparaat.

Voorbeelden:

  • Inspectie OK
  • Inspectie NOK
  • Camera verwerkt een opname
  • Resultaat gereed
  • Alarmmelding

PNP en NPN

Bij industriële sensoren bestaan twee veelgebruikte manieren om digitale signalen aan te sluiten.

TypeWerking
PNP (Sourcing)Levert bij activering stroom vanuit de positieve voeding; de spanning hangt af van het voorgeschreven circuit.
NPN (Sinking)Verbindt de uitgang met 0 V wanneer actief

Koppel iedere uitgang aan een elektrisch passende ingang. Controleer spanningsdrempels, stroomgrenzen, gemeenschappelijke referentie en benodigde pull-up- of pull-downweerstanden in beide handleidingen. Alleen een PNP- of NPN-aanduiding is geen aansluitschema.

Praktische aandachtspunten

  • Gebruik bij voorkeur PNP wanneer zowel de PLC als de camera dit ondersteunen.
  • SC1000: moet volgens het modelschema worden aangesloten. NPN of PNP is niet op zichzelf onbetrouwbaar. Is niveauaanpassing nodig, kies dan een interface met passende elektrische specificaties en vertraging en test daarna de triggertiming.
  • SC2000E-uitgang: handleiding UD27618B-B vermeldt NPN en maximaal 25 mA uitgangsstroom. Oudere SC2000-documentatie beschrijft andere hardware. Controleer de volledige modelcode voordat u deze grens toepast.
  • Volg altijd het aansluitschema uit de Hikrobot-handleiding.
  • Gebruik de voorgeschreven pull-up- of pull-downweerstanden wanneer deze in de documentatie zijn aangegeven.
  • Controleer voor ingebruikname of de I/O-status correct verandert wanneer een sensor of PLC-uitgang wordt geactiveerd.

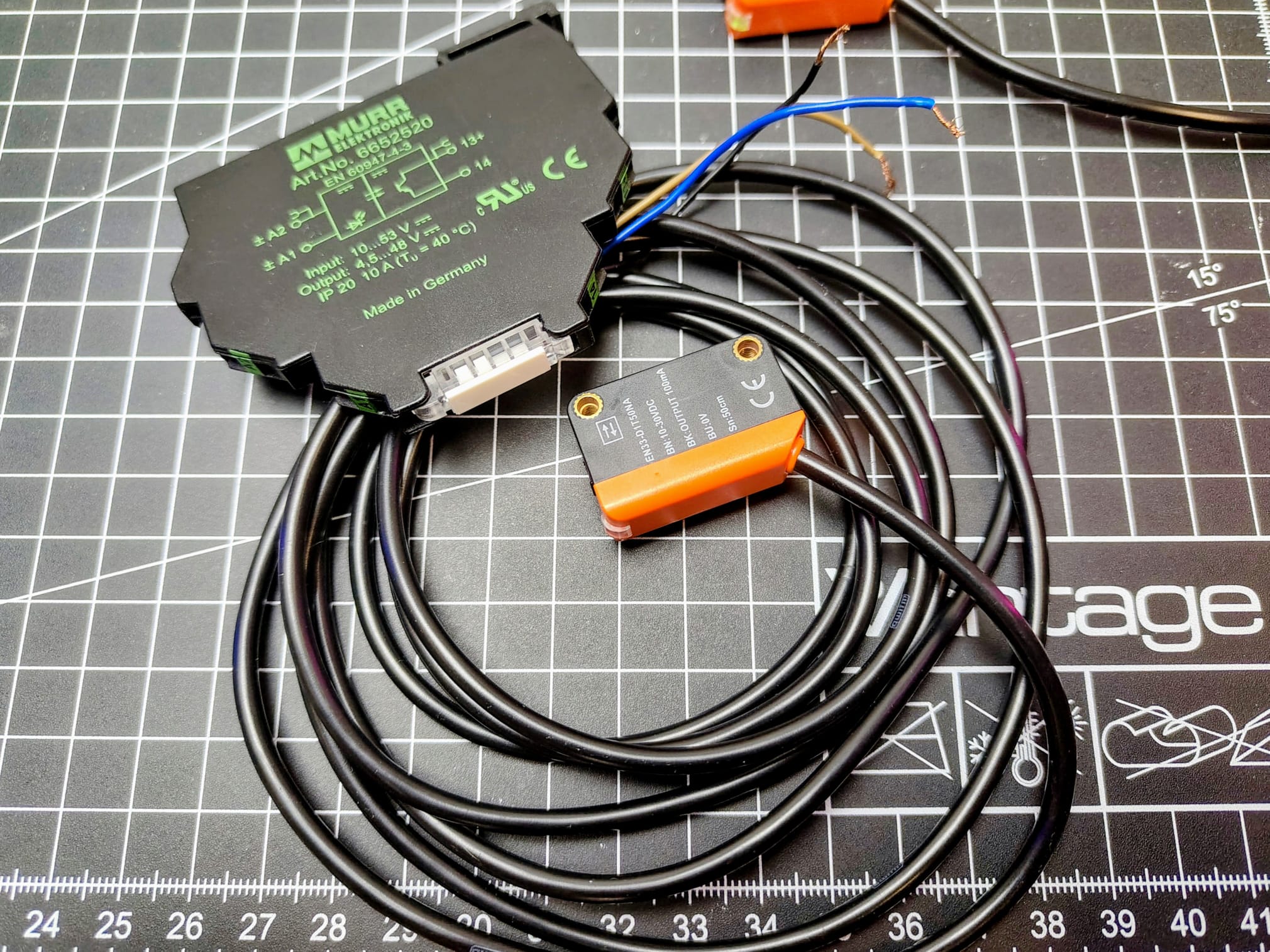

Fotocel en interface-relais voor trigger
Voorbeeld: fotocel met interface-relais als externe triggerbron

I/O toewijzing in SCMVS

Voor SC2000E in UD27618B-B zijn Line 0/1 configureerbare I/O, Line 2 een ingang en Line 3 een uitgang. Hoofdstuk 7 noemt Line 0 als standaardtrigger en Line 1/2 voor projectkeuze. Test eerst een ingestelde triggerbron en controleer de acceptatie in SCMVS en PLC. Controleer beperkingen voor gelijktijdige bronnen in de helpfunctie van de geïnstalleerde versie.

Configureer I/O via: Menu → IO Settings / IO Allocation

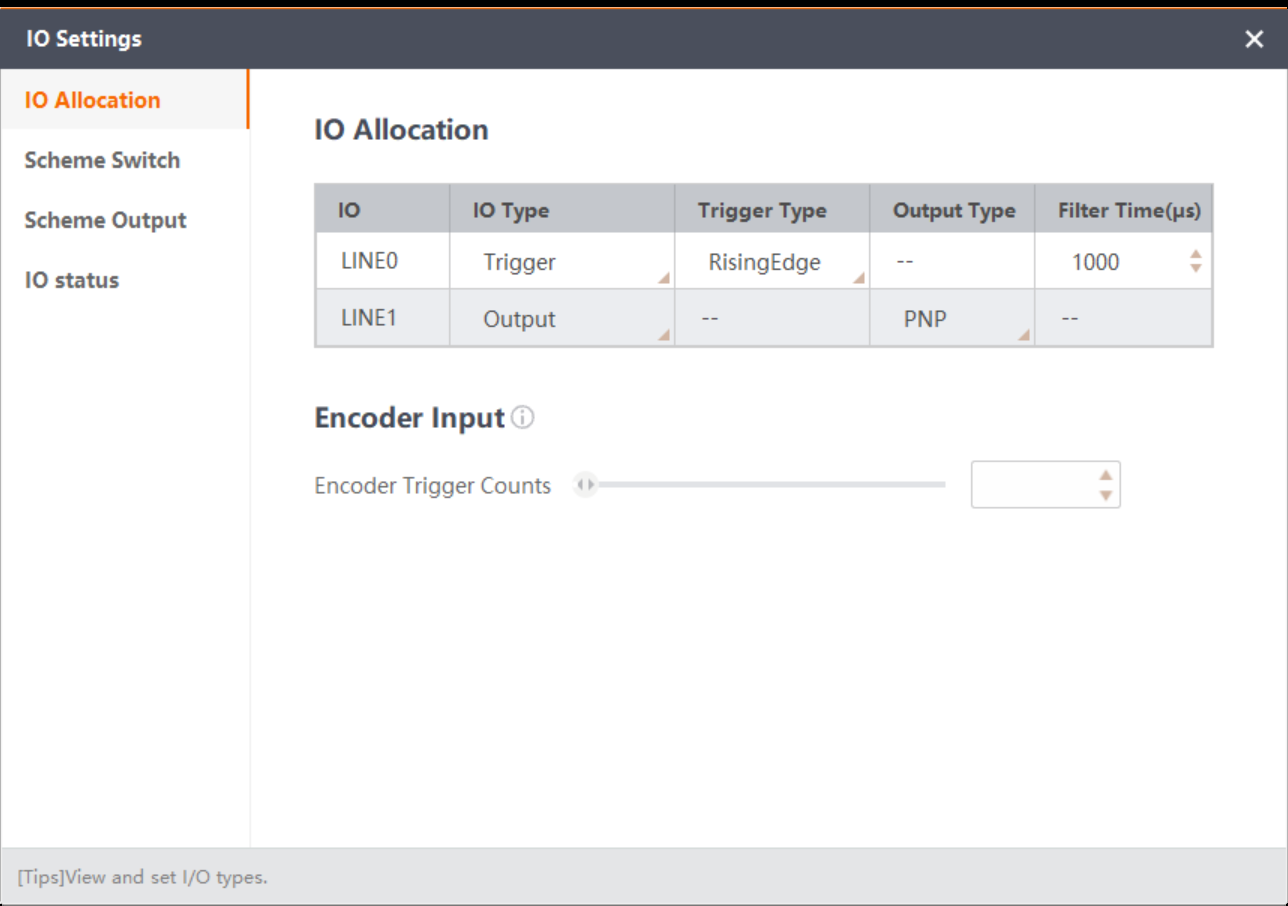

Voorbeeld van I/O-instellingen met Line 0 als trigger en Line 1 als PNP-uitgang

Stel de inspectie in en valideer deze

De werkwijze hieronder behandelt het instellen van het beeld, de inspectietools en de resultaatmelding. Het hoofdvenster toont het camerabeeld links, de tools rechts, detailresultaten onderaan en het menu bovenaan. De Nederlandse labels in de afbeelding wijzen deze gebieden aan. De getoonde 94% is de goedkeurverhouding in die voorbeeldsessie, geen maat voor inspectienauwkeurigheid.

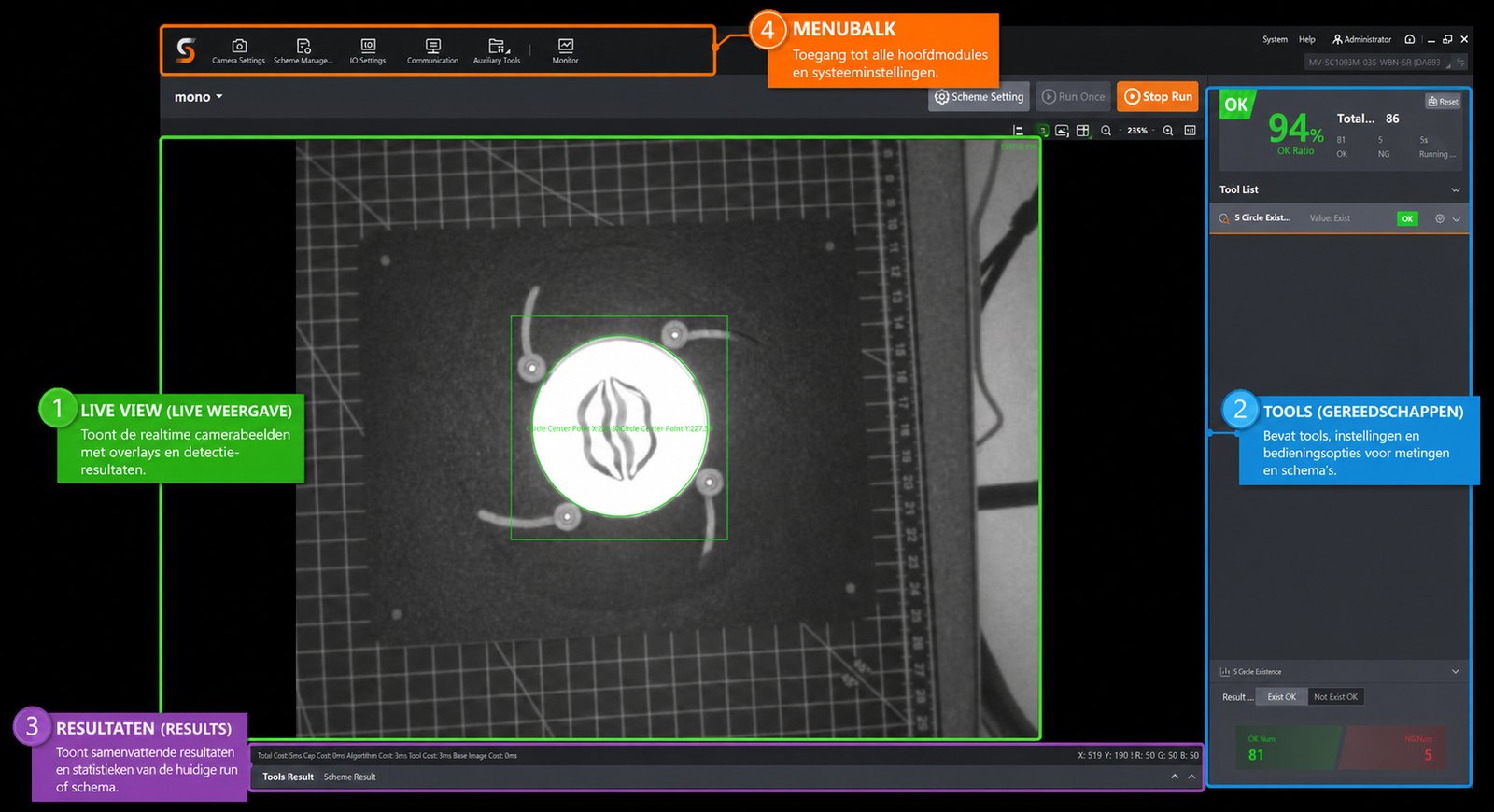

SCMVS hoofdvenster
1

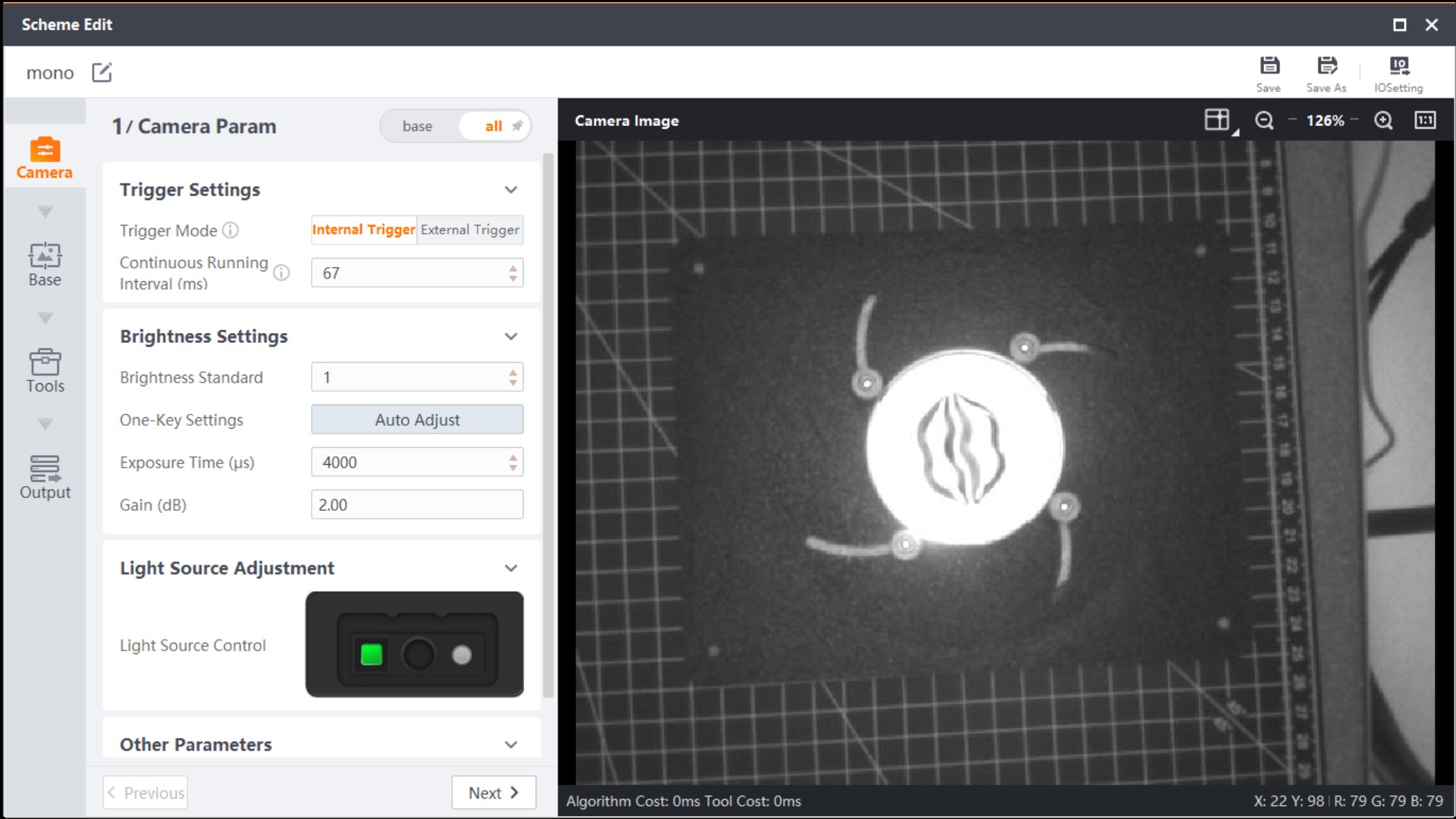

Camera Base Image

Het basisbeeld levert het beeld waarop u de inspectie instelt. Stel eerst scherpte, licht, belichtingstijd en versterking in. Bewaar aparte goede, afwijkende en grensgevallen om de configuratie te testen. Een referentiebeeld valideert de beslissing niet.

  • Positioneer de camera en stel scherp met de instelmogelijkheid van het model.
  • Houd de belichtingstijd binnen de bewegingsgrens en gebruik versterking pas waar nodig na het instellen van het licht.
  • Leg het referentiebeeld vast als basis voor alle tools
  • Kalibreer voor metingen in millimeters de beeldschaal en controleer de uitkomst met een onafhankelijke referentie in het werkgebied.
Base image instellen
2

Inspectietools

Inspectietools beoordelen een afgebakend deel van het beeld. Voeg de benodigde tool toe, selecteer het inspectiegebied (region of interest, ROI) en stel de beslisgrenzen in. Leg vast hoe de toolresultaten tot de eindbeslissing worden gecombineerd en test die logica met representatieve goede en defecte producten.

  • Voeg tool toe via Tool Display Area → kies type (Existence, Count, Measurement, …)
  • Selecteer het inspectiegebied in het beeld.
  • Stel parameters en drempels in
  • Test met Run Once / Run Loop

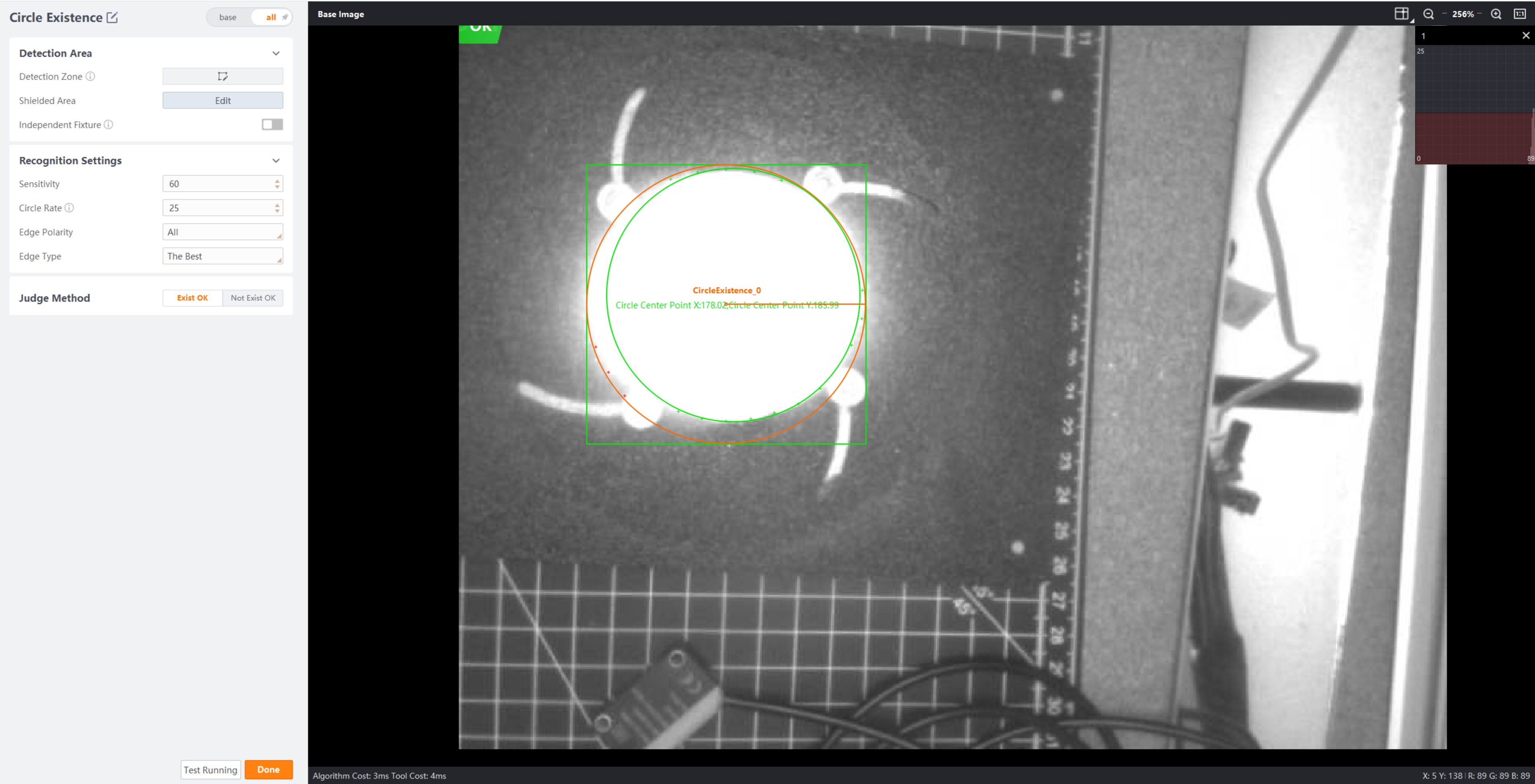

Tools configureren
3

Output

Stel een uitvoermethode in die het exacte cameramodel ondersteunt. Spreek met de PLC-engineer af hoe een geldig resultaat wordt gemeld, bevestigd en op tijd ontvangen. Test goedkeur, afkeur, ontbrekend beeld en communicatieverlies. Een bewaard resultaat van het vorige product mag nooit als nieuwe beslissing gelden.

  • Configureer welke I/O-lijn OK vs NG aangeeft
  • Stel communicatieprotocol in (Modbus, TCP, etc.)
  • Formatteer outputtekst indien nodig
  • Sla het project op, maak een back-up, kies de bedoelde uitvoermodus en test een herstart. Controleer dat het juiste project wordt geladen en een nieuwe trigger een nieuw resultaat oplevert.

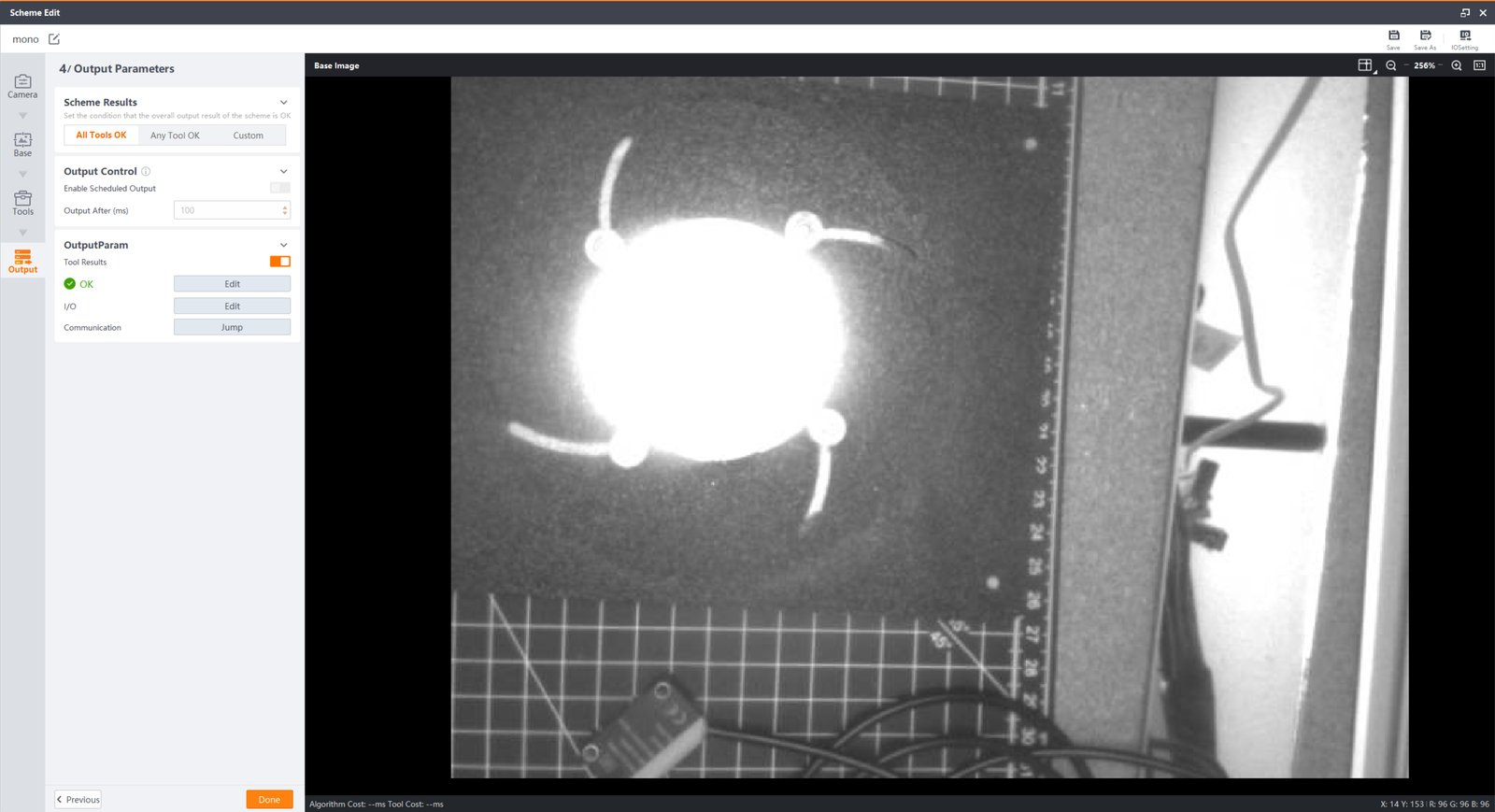

Output instellingen

Volgorde van instellen

Inloggen → Project aanmaken → Base Image → Tools → Output → Run & Opslaan

Categorieën inspectietools

De categorieën hieronder beschrijven gebruikelijke inspectiefuncties. Beschikbare tools en licenties verschillen per model en SCMVS-versie. Controleer of de tool in uw apparaatomgeving beschikbaar is voordat u de inspectie erop baseert.

Existence

Is het object aanwezig? Edge, spot, contour, circle, pattern existence.

Count

Tel objecten: spot count, edge count, contour count.

Measurement

Afstand, breedte, diameter, hoek, contrast, grijswaarde.

Recognition

Classificatie of tekenherkenning waar ondersteund. Controleer de benodigde training of tekensetinstelling en test onafhankelijke monsters.

Logic

Combineer toolresultaten: AND/OR, conditions, format output.

Location

Zoek een referentiekenmerk en laat inspectiegebieden meebewegen. Geef een ongeldig resultaat als de referentie niet wordt gevonden.

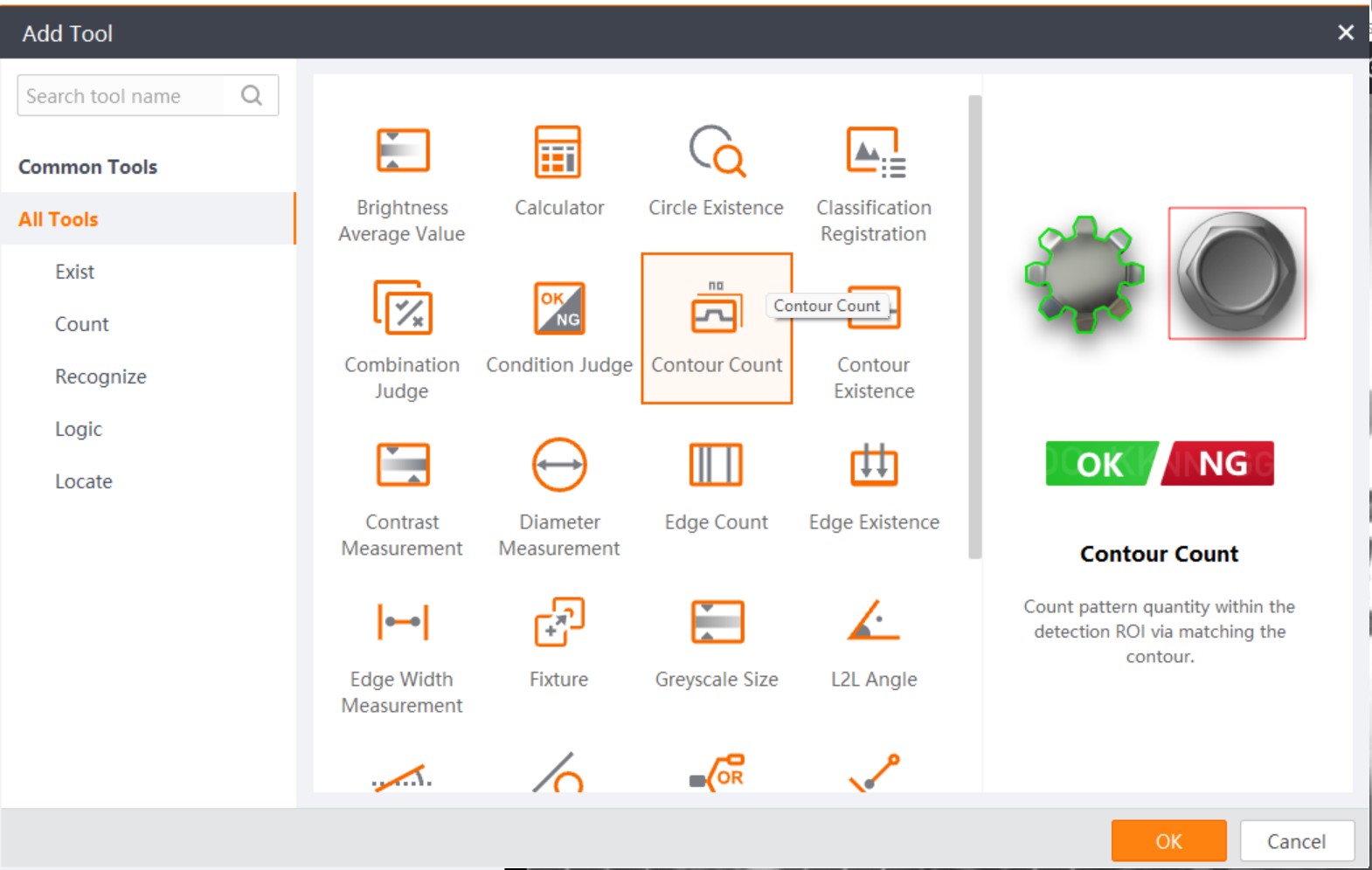

Tool lijst in SCMVS

Veelvoorkomende problemen

Camera verschijnt niet in SCMVS

Controleer voeding (indicator aan?), netwerkkabel en of u op hetzelfde subnet zit. Klik refresh in SCMVS. Verschijnt de camera nog steeds niet, of lukt het IP wijzigen niet? Gebruik dan MVS alleen als dit het apparaat ondersteunt. Geef anders model, serienummer en netwerkinstellingen door aan support.

Het beeld is te donker

Controleer of de belichting aanstaat, goed gericht is en samenvalt met de opname. Verhoog de lichtopbrengst binnen de specificaties voordat u de belichtingstijd langer maakt dan de bewegingsgrens toelaat. Versterking verhoogt ook de ruis. Test na aanpassing opnieuw representatieve lichte en donkere oppervlakken.

Geen beeld in live view

Controleer de opnamemodus en of triggers worden geaccepteerd. Gebruik tijdens een gecontroleerde insteltest een ondersteunde softwaretrigger of fysieke trigger, of schakel tijdelijk naar continue opname. Zet daarna de bedoelde productiemodus terug en controleer het resultaat op de PLC-trigger.

Broncontrole, 16 november 2026: Hikrobot SC2000E Quick Start Guide UD27618B-B, V1.1.0 (2023), hoofdstukken 3–7; SC1000 Quick Start Guide UD37015B-A. De oudere SC2000 User Manual V2.0.2 (2019) beschrijft andere I/O-hardware. Haal de passende revisie op bij het Hikrobot Download Center en bewaar deze bij de machinedocumentatie.
