Checklist voor een machinevision-haalbaarheidstest

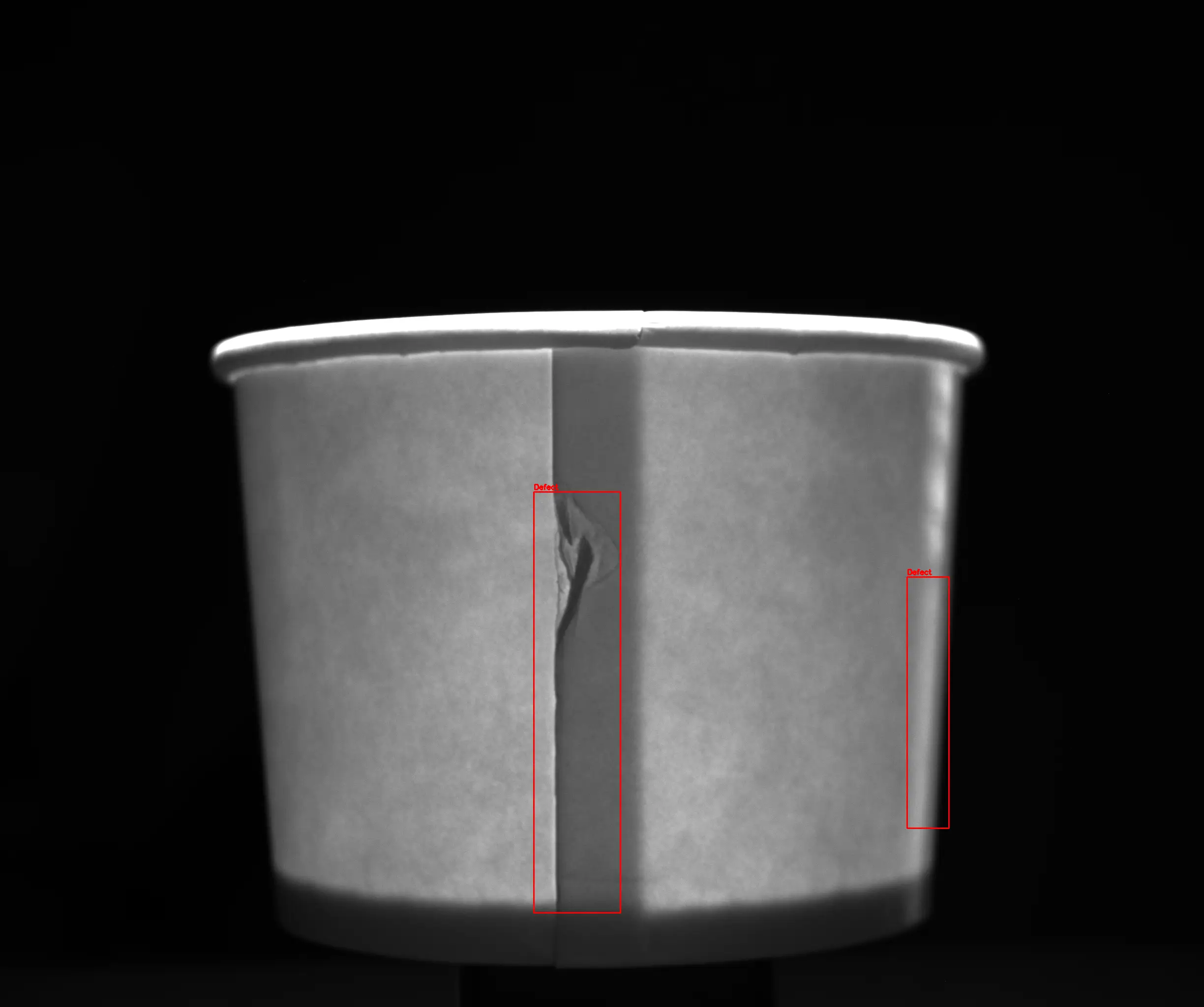

Industriële opstelling voor visuele inspectie

Voordat u een camera of inspectiesysteem kiest, moet duidelijk zijn of de vereiste kenmerken zichtbaar en beoordeelbaar blijven onder productieomstandigheden. Een haalbaarheidstest onderzoekt die vraag met echte producten, afgesproken kwaliteitsgrenzen en de beschikbare cyclustijd.

Gebruik deze checklist om de proef voor te bereiden. De uitkomst is een onderbouwde keuze voor de volgende stap, inclusief de beperkingen en onzekerheden die nog in de machine moeten worden getest.

Leg de productiebeslissing vast

Beschrijf welke beslissing de machine moet nemen. Gaat het om een ontbrekend onderdeel, een oppervlakdefect, een maat buiten tolerantie of een onleesbare code? Leg ook vast wat er na een fout, ontbrekend beeld of te laat resultaat moet gebeuren.

Bij een meettaak zijn een referentiemaat, tolerantie en referentiemethode nodig. Bij defectdetectie moeten productie en kwaliteit overeenstemming hebben over goede producten, defecten en grensgevallen. Een foto met een duidelijk voorbeeld vervangt geen beschrijving van de toegestane variatie.

Bereid de proef voor

Onderwerp Benodigde informatie
Inspectie-eis Beschrijf het kenmerk, de locatie, de grens voor afkeur en de gewenste vervolgactie.
Monsters Verzamel goede producten, bekende defecten en grensgevallen uit relevante batches en productvarianten.
Presentatie Geef positievariatie, oriëntatie, hoogteverschillen en zichtbaarheid van het te inspecteren kenmerk op.
Beweging Noteer minimum-, nominale en maximumsnelheid, productafstand, stilstandtijd en versnellingen.
Inbouwruimte Leg beeldveld, mogelijke camerastandpunten, werkafstand en ruimte voor belichting en reiniging vast.
Omgeving Beschrijf omgevingslicht, trillingen, temperatuur en verwachte vervuiling.
Besturing Geef trigger, resultaatdeadline, PLC- of MES-interface en uitwerptiming door.
Beheer Spreek af wie recepten, kalibratie, softwarewijzigingen en storingsherstel beheert.

Label elk monster met de verwachte uitkomst en de reden daarvoor. Leg vast welke variatie ontbreekt in de verzameling. Bij AI moeten trainingsbeelden en testbeelden gescheiden blijven; herhaalde beelden van hetzelfde onderdeel zijn geen onafhankelijke testgevallen.

Onderzoek beeldvorming en verwerking

Test eerst of het relevante detail zichtbaar blijft met een passende combinatie van camerastandpunt, objectief en belichting. Vergelijk zo nodig verschillende opstellingen. Een hogere cameraresolutie lost onvoldoende contrast, afgedekte kenmerken of bewegingsonscherpte niet vanzelf op.

Gebruik vaste regels wanneer meetbare beeldkenmerken voldoende onderscheid geven. Beoordeel AI wanneer uiterlijk en productvariatie moeilijk met stabiele regels zijn te beschrijven en representatieve trainingsgegevens beschikbaar zijn. Vergelijk de aanpakken met dezelfde acceptatiegrenzen. De gids voor visionarchitectuur behandelt verwerking, interfaces en onderhoud verder.

Spreek acceptatiecriteria af voordat u test

Leg per defectsoort of productklasse grenzen vast voor gemiste defecten en onterechte afkeur. Registreer de aantallen geteste producten, snelheid, instellingen en testduur. Een foutloze kleine proef bewijst niet dat fouten tijdens langdurige productie uitgesloten zijn.

Vergelijk bij metingen de systematische afwijking en herhaalbaarheid met referentieonderdelen en de toegestane meetonzekerheid. Vergelijk bij codelezen de uitgelezen inhoud met de bekende identiteit; tel mislukte en onjuiste lezingen afzonderlijk.

Meet ook de tijd van trigger tot resultaat bij de verwachte belasting. Test ontbrekende beelden, dubbele triggers, communicatieverlies, stoppen en herstarten. Controleer of de machinereactie bij het juiste product hoort. Laat productie- en onderhoudsmedewerkers de afgesproken herstelprocedure uitvoeren.

Maak de kostenvergelijking toetsbaar

Verzamel huidige inspectie-uren, herstelwerk, uitval, stilstand en operatoringrepen. Vergelijk die met apparatuur, engineering, integratie, validatie, training en terugkerend onderhoud. Neem resterende handmatige controles en productwissels mee. Gebruik proefresultaten en productieregistraties om mogelijke besparingen te berekenen; de kostengids beschrijft de benodigde invoer.

Bespreek de proefopzet

Stuur de inspectie-eis, beschikbare monsters, cyclustijd en machinegegevens naar Sedeco. Samen kunnen we bepalen welke aannames de proef moet toetsen en welk bewijs nodig is voor de volgende projectfase. Bespreek uw haalbaarheidstest.
