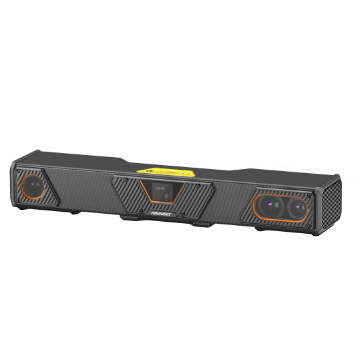

MV-RS-Ultra
800 mm MR / 1300 mm CD
MV-RS-Ultra-L
3D Camera
Hikrobot MV-RS-Ultra 3D-camera's met gestructureerd licht bieden vier vaste werkvolumes voor nauwkeurige vorm-, volume- en posemeting. Meetvolume, montageafstand, oppervlakterespons en cyclustijd bepalen of de configuratie bij de toepassing past.
Beschikbare configuraties
- MV-RS-Ultra-S — 300 mm MR / 500 mm CD
- MV-RS-Ultra-M — 700 mm MR / 700 mm CD
- MV-RS-Ultra-L — 800 mm MR / 1300 mm CD
- MV-RS-Ultra-XL — 2000 mm MR / 1500 mm CD
Select variant
SKU: MV-RS-Ultra-L
Prijs op aanvraag
Key Feature
Customized optical system provides high-quality image.
Supports high-uniformity laser module to provide a more detailed point cloud.
Supports multi-core parallel processing with high precision and high image acquisition rate.
Supports alignment between depth images and RGB images, convenient for secondary development.
Adopts light-weight design and small size with high stability for flexible installation and use.
Available Model
MV-RS-Ultra-S
Dimension
*The data herein may vary based on the environment, objects and other various factors, and HIKROBOT shall not assume the consequences arising therefrom.
Specificaties
| Merk | Hikrobot |
|---|---|
| Cameratype | Binoculaire stereo-3D-camera met gestructureerd licht |
| Datainterface | Gigabit Ethernet (1000 Mbit/s) |
| Digitale I/O | 12-polige M12: 3 optisch geïsoleerde ingangen (Line 0/3/6) en 3 optisch geïsoleerde uitgangen (Line 1/4/7) |
| Opgenomen vermogen | Typisch 15 W bij 24 VDC |
| Voeding | 24 VDC |
| Certificering | RoHS, CE |
| Clientsoftware | RobotPilot, HiViewer |
| Ondersteunde besturingssystemen | Windows 7/10 (32/64-bits), Windows 11 (64-bits) |
| Laserveiligheidsklasse | Klasse 2 |
| Lasergolflengte | 638 nm |
| Artikelcode | 306400490 |
| Afmetingen | 525,7 × 81,8 × 107,4 mm |
| Relatieve luchtvochtigheid | 20% tot 85% RV, niet-condenserend |
| Beschermingsgraad | IP65 |
| Temperatuurbereik | In bedrijf: 0 tot 45 °C; opslag: -30 tot 80 °C |
| Gewicht | Ca. 2,35 kg |
| Model | MV-RS-Ultra-L |
| Meetbereik / vrije afstand | 800 mm meetbereik / 1300 mm vrije afstand |
| Vrije afstand | 1300 mm |
| Gegevensacquisitietijd | 0,4 tot 0,9 s |
| Uitvoerdata | Monochrome en kleurenbeelden, dieptebeelden en RGB-D-beelden |
| Beeldveld veraf | 1200 × 1100 mm bij 2100 mm |
| Beelduitvoervertraging | 1,0 tot 1,7 s |
| Meetbereik | 800 mm |
| Beeldveld dichtbij | 700 × 600 mm bij 1300 mm |
| Herhaalbaarheid Z-as* | 0,08 mm bij 1800 mm |
| Resolutie | RGB: 4000 × 3000; diepte: 2448 × 2048 |
| Typisch beeldveld | 1000 × 900 mm bij 1700 mm |
| VDI/VDE-nauwkeurigheid* | 0,15 mm bij 1800 mm |
| Serie | RoboScan Ultra-serie |
