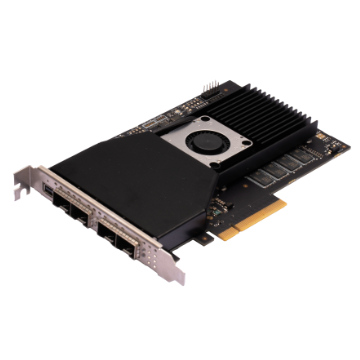

MV-GS1104F
MV-GS1104F
Vision Components
MV-GS1104F is een vision-component voor het aansluiten, voeden of koppelen van industriële camera’s. Interfacecompatibiliteit, aantal aansluitingen, datastroom en mechanische passing bepalen of het component bij het systeem past.
Select variant
SKU: MV-GS1104F
Specificaties
| Merk | Hikrobot |
|---|---|
| Cameraverbindingssnelheid | 10 Gbps for single port, 40 Gbps in total |
| Cameraverbindingssnelheid | 10 Gbps for single port, 40 Gbps in total |
| Aantal ondersteunde camera’s | 1/2/3/4 |
| Datainterface | 2LC fiber port |
| LED indicator | 4 |
| SFP+ module | SFP+ × 4 |
| Standaard | XoFLink |
| Streams | 4 |
| Aantal ondersteunde camera’s | 1/2/3/4 |
| Categorie | Vision Components |
| Certificering | CE, KC, RoHS |
| Clientsoftware | MVS |
| Connector | Connector of I/O on bracket: 20-pin MiniDP female connector Connector of I/O on PCB: 9-pin header (2.54 mm interval, 2 x 5, 10-pin hole) |
| Datainterface | 2LC fiber port |
| Doorvoerbandbreedte | 7800 MB/s (max. transmission bandwidth) 6700 MB/s (sustained transmission bandwidth) |
| Afmetingen | 181 mm × 126.3 mm × 21.6 mm (7.1" × 5.0" × 0.9") |
| Documents | MV_GS1104F_XOF_STREAM_2_STD_V2.2.0_251215_HIKROBOT.zip, MV-GS1100F.zip, MV-GS1100F Fiber Port Frame Grabber_datasheet_20250123.pdf, UD46480B_10 Gbps Fiber Port Frame Grabber_User Manual_V2.0.5_20260422.pdf |
| Opgenomen vermogen | Typ. 20 W |
| Certificering | CE, KC, RoHS |
| Clientsoftware | MVS |
| Besturingssysteem | Windows 7/10/11, Ubuntu 16.04 to 20.04 on Linux |
| GPIO: Connector | Connector of I/O on bracket: 20-pin MiniDP female connector Connector of I/O on PCB: 9-pin header (2.54 mm interval, 2 x 5, 10-pin hole) |
| GPIO: I/O Type | Provides 11 configurable I/O connectors, compatible with single-ended/differential signals, and Ondersteunt cascading of multiple frame grabbers. ● I/O on bracket: Line 0 to Line 7 Ondersteunt ingang and uitgang (3.3 V to 24 V) ● I/O on PCB: Line 8 to Line 10 Ondersteunt ingang (3.3 V to 12 V) and uitgang (3.3 V) |
| Doorvoerbandbreedte | 7800 MB/s (max. transmission bandwidth) 6700 MB/s (sustained transmission bandwidth) |
| Statusindicatie | 1 |
| Interconnect | PCI-E gen3 × 8 |
| Luchtvochtigheid | 10% RH to 95% RH (niet-condenserend) |
| Statusindicatie | 1 |
| Interconnect | PCI-E gen3 × 8 |
| LED indicator | 4 |
| Materiaalcode | 310102160 |
| Afmetingen | 181 mm × 126.3 mm × 21.6 mm (7.1" × 5.0" × 0.9") |
| Luchtvochtigheid | 10% RH to 95% RH (niet-condenserend) |
| Temperatuur | In bedrijf temperature: 0 °C to 60 °C (32 °F to 140 °F) Opslag temperature: –20 °C to 70 °C (–4 °F to 158 °F) |
| Memory: On-board memory | 4 GB DDR4 |
| Model | MV-GS1104F |
| Productmodel | MV-GS1104F |
| Type | XoF SFP+ Frame Grabbers，4 ports， 40G bandwidth |
| On-board memory | 4 GB DDR4 |
| Besturingssysteem | Windows 7/10/11, Ubuntu 16.04 to 20.04 on Linux |
| Opgenomen vermogen | Typ. 20 W |
| Related products | MV-CL162-91F2M(2.0), MV-CL083-91F2C(2.0), MV-CL084-91F2M(2.0), MV-CL166-91F2C |
| Serie | Frame Grabber |
| SFP+ module | SFP+ × 4 |
| Standaard | XoFLink |
| Streams | 4 |
| Temperatuur | In bedrijf temperature: 0 °C to 60 °C (32 °F to 140 °F) Opslag temperature: –20 °C to 70 °C (–4 °F to 158 °F) |
