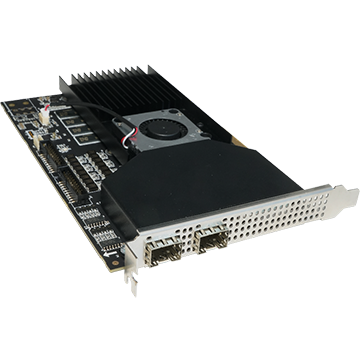

MV-GS100 Frame Grabbers

XoFLink · 2 ports · Original

mv-gs1002f

Vision Components

De framegrabber moet passen bij het cameraprotocol, het aantal camera-aansluitingen, het hostslot en de continue databelasting. De MV-GS100-familie bevat vijf geleverde combinaties voor 10GigE- of XoFLink-camera’s, twee of vier poorten en originele of V3.0-printplaatgeneraties. PCIe-configuratie, geheugen, ondersteuning van het besturingssysteem, opgenomen vermogen, connectorindeling en bandbreedte verschillen per SKU.

Beschikbare configuraties

mv-gs1002f-v3-0 — XoFLink · 2 ports · V3.0
mv-gs1004f-v3-0 — XoFLink · 4 ports · V3.0
mv-gs1002f — XoFLink · 2 ports · Original
mv-gs1004f — XoFLink · 4 ports · Original
mv-gs1004 — 10GigE · 4 ports · Original

Aantal

Select variant

Cameraprotocol

Camerapoorten

Printplaatgeneratie

SKU: mv-gs1002f

Selectiegids

Stem de framegrabber af op de camera-aansluitingen en host-pc

Een framegrabber kan de begrenzende factor worden wanneer het cameraprotocol, poortaantal, de PCIe-aansluiting of continue doorvoer niet bij de acquisitietaak past. Begin bij de camera’s en de gelijktijdige databelasting. Controleer daarna of de host het vereiste slot, ondersteuning voor het besturingssysteem, koeling en voldoende ruimte voor connectoren heeft.

Bereken het volledige datapad

Tel de verwachte datasnelheid van alle gelijktijdig actieve camera’s op, inclusief het gekozen pixelformaat, de lijn- of framesnelheid en protocoloverhead. Vergelijk dit resultaat met de gedocumenteerde continue kaartbandbreedte, het hostslot en het verwerkings- en opslagpad. Alleen de linksnelheid is geen acceptatiecriterium.

Cameraprotocol

MV-GS1004 is de geleverde 10GigE-uitvoering. De F-modellen gebruiken XoFLink. Kies het protocol van de exacte camera’s; deze aansluitingen zijn niet via een selectorinstelling uitwisselbaar.

Twee of vier poorten

Kies voldoende fysieke poorten voor de camera’s die gelijktijdig moeten opnemen. Controleer ook de totale kaartbandbreedte, want vier aangesloten camera’s kunnen niet automatisch allemaal tegelijk op hun maximale datasnelheid werken.

Originele of V3.0-printplaat

De generaties verschillen in PCIe-configuratie, geheugen op de kaart, opgenomen vermogen, connectordetails en ondersteuning voor besturingssystemen. Behandel V3.0 als een afzonderlijke keuze voor hostintegratie en controleer de specificaties van de exacte SKU.

PCIe-lanes, geheugen, connectorindeling, opgenomen vermogen, ondersteuning voor besturingssystemen en doorvoer blijven SKU-specificaties. Voor MV-GS1004 bevat de huidige import geen gedetailleerde specificaties; controleer daarom het datablad tijdens de selectie.

Toon continue acquisitie aan in de definitieve host

Gebruik voor acceptatie de gekozen camera’s, transceivers, kabels, host-pc, drivers en applicatie-instellingen.

Acquisiteer tijdens een representatieve productierun van alle vereiste camera’s met het bedoelde pixelformaat en de bedoelde lijn- of framesnelheid.
Registreer verloren data, belasting van kaart en host, verwerkingsvertraging, opslagbelasting en herstel na een onderbroken verbinding.
Controleer connectorborging, kabelgeleiding, luchtstroom en componenttemperaturen in de gesloten machine of kast.
Start host en camera’s opnieuw en controleer voorspelbaar herstel van detectie, triggering en acquisitie.

Invoer voor de businesscase

Vergelijk complete acquisitiepaden en niet alleen de prijzen van de kaarten.

Kosten voor framegrabber, transceivers, kabels, hostslot, koeling en opslag.
Engineeringtijd voor drivers, triggering, dataverwerking, diagnose en inbedrijfstelling.
Risico op stilstand, strategie voor reservekaarten, kabelvervanging, onderhoudstoegang en hersteltijd.

Bespreek een MV-GS100-configuratie

Specificaties

Merk	Hikrobot
Snelheid camera-aansluiting	10 Gbps per poort; 20 Gbps totaal
Aantal ondersteunde camera’s	Maximaal 2
Ondersteund cameratype	Lijnscancamera met XoF-vezelpoort
Categorie	Framegrabber
Certificering	CE, KC, RoHS
Clientsoftware	MVS
Connector	Vrouwelijke pinheader
Camera-interface	2LC-vezelpoort
Doorvoerbandbreedte	4000 MB/s maximaal; 3200 MB/s continu
Afmetingen	181 mm × 126.3 mm × 21.6 mm (7.1" × 5.0" × 0.9")
Luchtvochtigheid	10% RH tot 95% RH (niet-condenserend)
I/O-type	24 I/O-connectoren: 4 optisch geïsoleerde ingangen (4,5 tot 28 VDC), 4 optisch geïsoleerde uitgangen (4,5 tot 28 VDC), 4 RX422-ingangen, 4 TX422-uitgangen, 4 TTL-ingangen en 4 TTL-uitgangen
Statusindicatie	1
Hostinterface	PCI-E gen2 × 8
Geheugen op de kaart	2 GB DDR3L
Besturingssysteem	Windows 7/10/11
Printplaatgeneratie	Origineel
Camerapoorten	2 poorten
Cameraprotocol	XoFLink
Opgenomen vermogen	Typ. 20 W
Serie	MV-GS100-framegrabbers
SFP+-modules	SFP+ × 2
Cameraprotocol	XoFLink
Camerastreams	2
Streamindicatoren	2 paren
Temperatuur	In bedrijf: 0 °C tot 60 °C (32 °F tot 140 °F). Opslag: –20 °C tot 70 °C (–4 °F tot 158 °F)

MV-GS100-selectie

Veelgestelde vragen

Kan een 10GigE-camera op een XoFLink-model worden aangesloten?

Nee. Kies MV-GS1004 voor de geleverde 10GigE-configuratie. De F-modellen gebruiken XoFLink. Camera en framegrabber moeten hetzelfde protocol en een passende optische aansluiting gebruiken.

Wanneer is een kaart met vier poorten nodig?

Gebruik een model met vier poorten wanneer drie of vier camera’s op een kaart moeten worden aangesloten of wanneer de installatie extra fysieke poorten reserveert. Controleer de gezamenlijke continue datasnelheid; alleen het poortaantal bepaalt de totale doorvoer niet.

Wat verandert bij de V3.0-printplaatgeneratie?

De gedocumenteerde XoFLink V3.0-modellen gebruiken een andere PCIe-configuratie, DDR4-geheugen, een lager typisch opgenomen vermogen en bredere vermelde ondersteuning voor besturingssystemen dan de originele XoFLink-modellen. Ook de connectordetails verschillen. Controleer de tabel van de exacte SKU voordat de host wordt gespecificeerd.

Hoe wordt de vereiste bandbreedte berekend?

Bereken de uitvoer van elke camera vanuit beeldbreedte, beeld- of lijnsnelheid en verzonden bits per pixel. Tel gelijktijdig actieve camera’s en protocoloverhead op. Vergelijk het resultaat met de gedocumenteerde continue kaartbandbreedte en de grenzen van host, verwerking en opslag.

Is het PCIe-slot uitwisselbaar tussen generaties?

Ga hier niet automatisch van uit. De geïmporteerde specificaties vermelden PCI-E Gen2 ×8 voor de originele XoFLink-modellen en PCI-E Gen3 ×4 voor de V3.0 XoFLink-modellen. Controleer slotafmetingen, beschikbare lanes, BIOS-gedrag en continue hostbandbreedte in de gekozen pc.

Welke onderdelen horen in een acceptatietest?

Gebruik de definitieve camera’s, transceivers, kabels, host, drivers, triggeropzet, verwerking en opslag. Laat alle vereiste streams tegelijk draaien en registreer verloren data, vertraging, temperaturen, belasting en herstel na een herstart of onderbroken verbinding.
